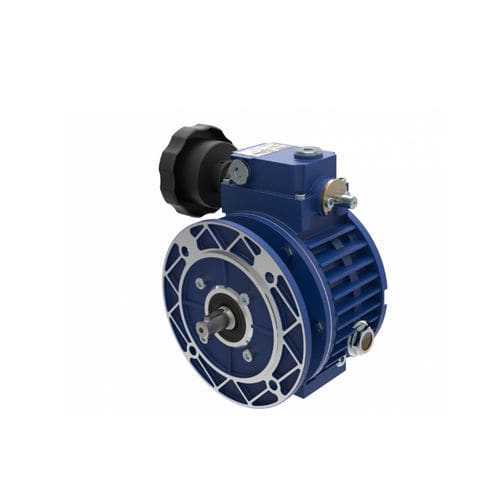

带齿轮减速机机械变速器

机械变速器以用于可变比率的环形变速器为基础。电机带动太阳环（5-6）旋转，太阳环带动卫星（8）旋转。反过来，这些太阳环又与固定外环（7）和外部移动环（9）接触。 卫星绕其轴线旋转，同时带动卫星载体（输出轴）旋转。 通过控制螺杆、滚珠固定环 (14) 和固定凸轮 (15) 改变活动外滚道 (9) 的轴向位置，迫使卫星改变其旋转的径向位置。因此，滚动直径发生变化，输出轴的角速度也发生变化。 当外环 (7) (9) 的滚动接触点靠近卫星 (8) 的中心时，输出速度将降低：输出轴的旋转速度将减慢，从而增加输出扭矩值。 产品详情 - 机械变速器 UDL 系列尺寸为 002、005 e 010，功率范围为 0.18 kW 至 0.75kW，均为铝制。 - 铝制外壳有利于减轻重量，使应用和运输更加方便。 - 封闭式输入法兰是变速器外壳的组成部分，便于安装，并可防止漏油。 - 标准配置为 IEC B5 电机接头。 - 磁性呼吸塞可保持润滑油清洁，延长维护间隔。 - 油浴式运行效率高，运行时无噪音、无振动。 - 设备可双向运行，输入和输出轴同向旋转。 - 简单的设计使底座或法兰安装成为可能，从而减少了库存量并实现了快速交货。
