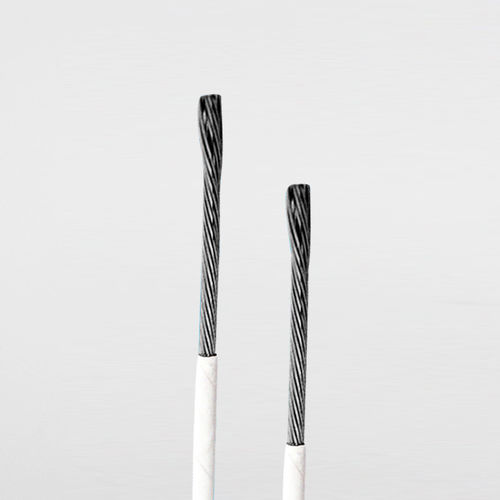

供电用电缆 TGF Series

绝缘用于艰难环境复合材料

TGF系列高性能传输线缆 a）典型结构 b）主要规格 AWG26～AWG4/0 c）型号 TGF011X、TGF021X、TGF0X2X、TGF0X3X、TGF0X4X、TGF3X1X、TGF3X2X、TGF3X3X、TGF3X4X、TGF4X2X、TGF4X3X、TGF4X4X、TGF1X1X、TGF1X2X、TGF1X3X、TGF1X4X d）技术参数 1）电线电缆耐温等级 TGF系列电线电缆耐温等级可达到260℃。 2）电线绝缘电阻 AWG26～AWG10应不小于1500MΩ·km； AWG8～AWG4/0应不小于900 MΩ·km。 3）电线绝缘烧结状态 用差热分析仪对PTFE层进行扫描，融化第一次与第二次的能量差异应小于等于3j/g，不适用于AWG10以上的电线。 4）电线抗湿弧漫延 对于轻型电线至少有64根电线通过介电测试，对于中型电线至少有67根电线应通过介电测试；在任何一个线束内不超过3根电线在介电测试中失败；在任何一根电线上的损坏区域不得超过76.2mm。 5）电线抗干弧漫延 对于轻型电线至少有64根电线通过介电测试，对于中型电线至少有67根电线应通过介电测试；在任何一个线束内不超过3根电线在介电测试中失败；在任何一根电线上的损坏区域不得超过76.2mm。 6）电线强迫水解 电线在70℃中5000h后，绝缘应无介电击穿，只适用于AWG20电线。 e）结构示意图
