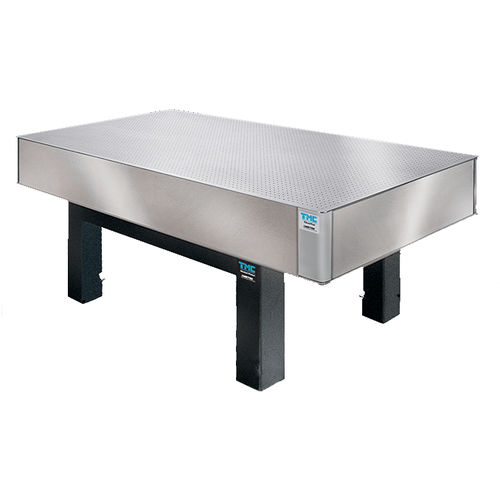

蜂窝状光学台 790 Series

防震动气动驱动

我们的790系列、ClassOne™ CleanTop®光学顶部设计是原始CleanTop的一个扩展项，适用于洁净室。这里指的是100级洁净室，与全不锈钢结构兼容。可根据偏好提供最大和标准阻尼水平以及不锈钢CleanTop杯。 与所有TMC CleanTop光学平台一样，ClassOne具有最高的芯密度和最小的蜂窝单元面积。每个螺纹孔下方的单个杯子都经过气密处理，顶部可以防溢。ClassOne光学平台有各种标准和定制尺寸以及两种阻尼水平可供选择。 TMC可为与洁净室兼容的光学平台提供多种支撑架，具体取决于您的应用。为大多数应用选择刚性支架或被动气动空气隔振。对于对振动更加敏感的工作或嘈杂的环境，可能需要TMC主动消振系统。 全钢结构。顶部蒙皮和蜂窝芯之间没有刨花板侧壁或塑料层。确保了最大强度和结构完整性 最小的芯单元尺寸，最高的芯密度。CleanTop设计不需要扩大钢蜂窝芯单元尺寸，因为CleanTop杯呈圆柱形，而不是塑料层设计中的圆锥形。CleanTop的平均单元尺寸为0.5英寸（2），比塑料层设计的尺寸小至少50％，这确保了最高的刚度和最大的芯-蒙皮粘合接触面积 钢到钢到钢。CleanTop只通过两个粘合层就实现了一个防溢芯：顶部蒙皮到芯、芯到底部蒙皮。而仿制品必须添加第三个粘合层，这会削弱结构：顶部蒙皮到塑料层、塑料层到芯、芯到底部蒙皮。 热稳定性。CleanTop全钢结构使材料具有相同的热膨胀系数，从而确保了最佳的热稳定性。 TMC的CleanTop光学顶部具有防溢、干净、精确、耐腐蚀的特性以及无与伦比的结构性能。CleanTop现在是所有TMC光学顶部的标准配置。 在攻丝和清洁后，每个CleanTop杯都用环氧树脂粘合在相应的螺纹孔下面。杯子由耐化学腐蚀的尼龙6制成，也可提供不锈钢（304合金）杯。在添加杯子之前，孔被攻丝和沉置，以便在粘合之前在开孔而不是盲孔的情况下彻底清洁机加工的顶板。顶板通过定制的TMC工业清洁中心进行处理，在该中心，高压、高温清洁溶液被强制通过每个螺纹孔，以完全清除任何加工或攻丝碎片。几次冲洗和干燥循环操作可确保顶部表面在粘合杯子之前达到接近“无菌”的水平。
