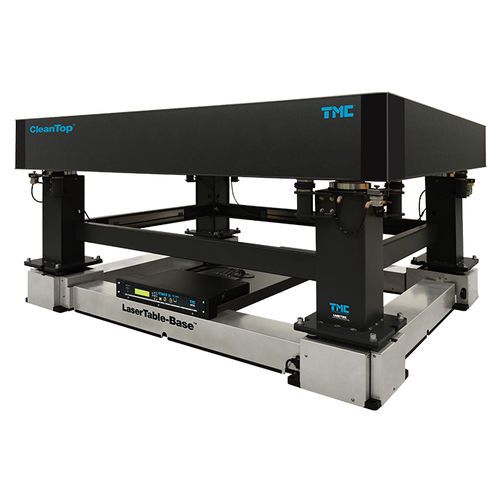

低频防震动台 LaserTable-Base™

概述 LaserTable-Base™是现有光学平台隔振技术的一大飞跃。通常，光学平台由低频气动隔振系统支撑。虽然在隔离高频方面非常有效，但这些被动系统实际上放大了关键的1至3 Hz范围内的振动。 TMC的STACIS通过结合压电致动器和惯性振动传感器的专有技术克服了这些限制，可消除而不会放大极低频振动。LaserTable-Base将这两项技术（空气和STACIS）整合到一个集成的消振系统中。由于两个串联隔振系统的综合效应，这实现了低频率消振和前所未有的高频隔振水平。 LaserTable-Base的上部气动部分采用模块化设计，可互换。它可以结合TMC的Gimbal Piston、MaxDamp空气隔振器或刚性、非隔振支架，具体取决于应用要求。 • 采用专利STACIS®技术 • 主动惯性消振系统 • 消振从低于1 Hz开始 • 加长行程的压电致动器，高达60微米。 • 6个主动自由度 • 由两个串联隔振系统组成，可实现最佳隔振效果 • 采用专利MaxDamp®空气隔振器 • 简单、坚固且经济高效 • 可选的搁板，用于在工作台下方安装设备 • 包括TMC的DC-2020数字控制器 将低频、被动MaxDamp®空气隔振器与压电主动消振系统串联在一起，可得到整体传递率曲线，即两条单独传递率曲线的总和。由此产生的隔振性能非常显著，在某些频率范围内，我们受到测量仪器噪声基底的限制。并且无法测量和演示完整的隔振性能。也就是说，在10-12 Hz以上，组合系统的实际性能预计将超过所示性能，因为组合隔振理论上是两个子系统所提供的隔振的总和。
