压力试验校准台 CBP-PRES3

工艺流程

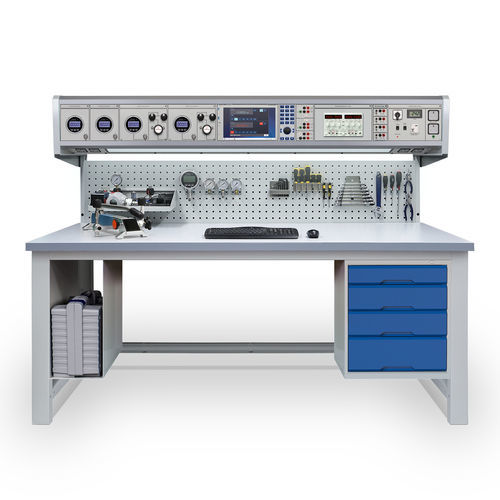

CBP-PRES3 CalBench 软件包用于校准压力和过程仪表。它适用于需要工作站的用户，既便于手动操作，又能执行软件驱动的校准应用。因此，从学习校准的技术人员到经验丰富的测试工程师，它都是各种技能水平的理想解决方案。 在压力校准方面，有四个高精度（0.02 % FS）数字压力表模块。对于气动工作量，两个压力表模块配有用于输出调整和设置的调节器。这两个模块的真空度分别为 7 bar（100 psi）和 20 bar（300 psi）。7 bar 模块通常从工厂空气中获得管路压力，从提供的 7149 电动泵中获得真空。20 巴模块来自压缩空气气缸（未提供）。 还可以使用 200 巴（3000 psi）和 700 巴（10,000 psi）数字压力表模块进行额外的压力校准。这些模块通常与随附的台式泵一起使用，台式泵具有双输出，可同时连接模块和 UUT。此外，还提供歧管、测试台、适配器和配件。 8060+ 模块位于控制台的中心位置，提供过程信号源、模拟和测量、HART 通信和 24 V 回路电源。它配有一个内置万用表和一个带 12.1 英寸触摸屏的 PC 控制中心。包括压力控制和回读应用。EasyCal 软件可与压力模块通信，并可用于自动校准和测试管理。
