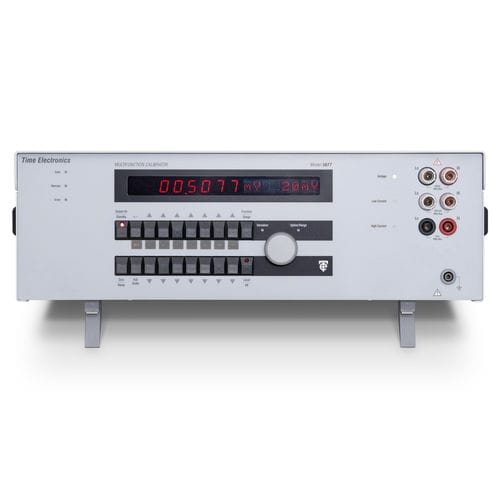

多功能校准器 5077

功率可编程台式

5077 Series 2 型号是一款多功能校准器，可提供交流/直流电压和电流以及单相电源。它可用作工作量校准器，用于验证电气测量设备，也可用作自动测试装置中的可编程源，用于仪表测试。2 系列型号的覆盖范围与前代产品相同，但增加了量程、前面板操作以及独立的电压和电流功能。增加的功能提高了工作负荷能力，同时保持了专门测试单相功率表、电能表和千瓦时表的性能。 对于功率，5077 的电压范围为 2 mV 至 1050 V，电流范围为 2 mA 至 22 A。频率调节范围为 40 至 500 Hz，相位调节范围为 ± 90°，步进为 0.1°。另外，功率因数 (PF) 可以 0.01 为单位设置。输出可显示为 VA 或瓦特。宽广的电流和电压范围可用于校验 CT / VT 一次侧或直接连接到电能表（二次侧）的电能表。 通过使用可选的 100 A 电流互感器（型号 9790），标准最大交流电流输出（22 A）可扩展至 100 A。这将最大功率扩展到 0.1 MW/MVA。单圈和 50 圈电流钳形适配器（型号 9780）可用于钳形传感器和仪表校准，最大电流可达 1000 A。其他选件包括测试引线套件、手提箱选件和校准软件。 特性 - 0 至 1050 V AC/DC 电压 - 0 至 22 A AC/DC 电流 - 单相功率模拟 - 高达 23 千伏安或 23 千瓦
