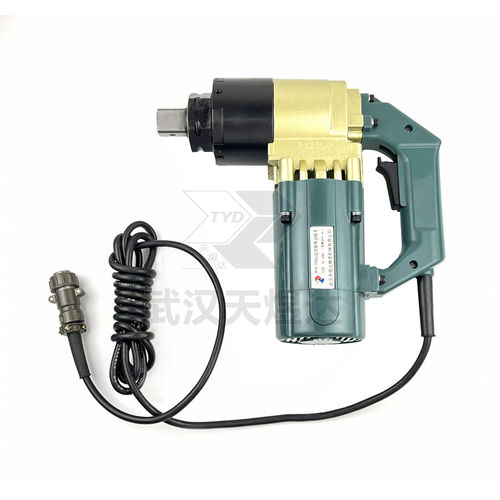

电动扭力扳手 P1D-1500J
数字高精度紧凑型

电动扭力扳手
电动扭力扳手
电动扭力扳手
电动扭力扳手
添加到我的收藏夹
添加到产品对比表


产品规格型号

类型
电动
其他特性
数字, 高精度, 紧凑型
扭矩

最多: 1,500 Nm
(1,106.3 ft.lb)

最少: 500 Nm
(368.8 ft.lb)

电压

220 V

重量

8.2 kg
(18.1 lb)

产品介绍

1)电动扭矩扳手设计紧凑,速度快,重量轻。 2)电动扭矩扳手控制设备安装在主体上,数字显示,按钮操作。 3)套筒和反作用杆独立于扳手主体,便于更换套筒和反作用杆。 4)操作期间对操作者的手无震动,无反作用力,低负荷,降低劳动强度。 5)通过直接读取屏显扭矩可以轻松地设置输出扭矩值。不需要转换。 6)扭矩控制在两个方向都可用。 7)扳手在达到所需扭矩时停止。 8)重复扭矩精度+/- 5%。 重复扭矩精度的定义是:在相同的紧固条件下,测量5个螺栓扭矩值的平均比率。 定扭矩电动扳手操作方法: 1、操作前检查 使用前的一项检查是,确认接通电源,开动开关,电机声音正常,这时扳手可以使用了 2、预热扳手至少5分钟(冬季需要10分钟到寒冷的地方) 开始时无负荷运转获得额定精度,选择扳手的最大扭矩预热。 3、“紧固”操作 1)将手柄转到R位置。 解锁:在扳手停止的时候,先按下“设定键”,然后按住“减”持续3秒,右上角变成解锁图标,解锁操作完成。 加锁:在扳手停止的时候,先按下“设定键”,然后按住“加”持续3秒,右上角变成加锁图标,加锁操作完成 2)档位调节:在扳手停止后,并且在解锁状态下;按“加”或“减”即可以选择相应的档位,在操作完成后一定要进行加锁操作,否则在断电后会恢复到档位调节之前的数据。 3)通过转动内齿轮将反力臂套筒完全插入螺母 *当扳手启动后反力臂杆的转动方向与螺母转动方向相反。 4)压住开关启动,反作用杆停在连接材料上,紧固开始。 5)当达到目标扭矩时,扳手自动停止转动。 4、“松螺母”操作 1)将手柄转至L位置。 2)调节扭矩设定到目标扭矩。 3)通过转动内齿轮将反力臂套筒完全插入螺母。 *当扳手启动后反力臂杆的转动方向与螺母转动方向相反。 4)压住扳机开关启动。 反作用杆停在连接材料上,螺母开始转动。 ●松开螺母前,请确认手柄处于L位置 忽视会造成伤害和损坏。 扭矩设定板上显示的值是参考值,推荐使用扭矩测试装置进行检查。 确认锁定扭矩,8个作业后检查一次,至少锁定5个螺栓。 使用扭矩扳手紧固螺栓做附加紧固并测量螺母再次转动时的扭矩。 计算出平均扭矩并与目标扭矩比较。 当差别大于+/-5%时做精细调整,务必确定不要用同样的螺栓调整。
