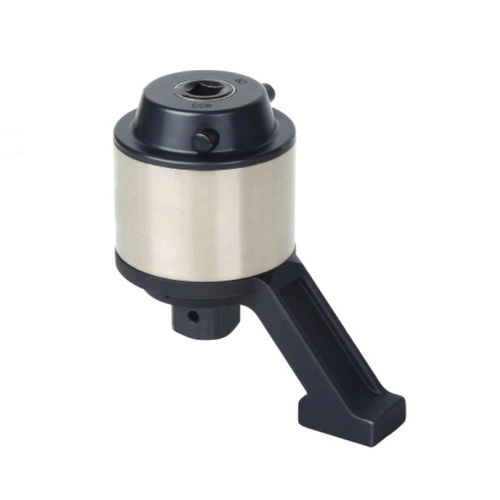

手动扭矩增倍器 MDNF-100

手动扭矩增倍器
手动扭矩增倍器
手动扭矩增倍器
手动扭矩增倍器
手动扭矩增倍器
手动扭矩增倍器
手动扭矩增倍器
手动扭矩增倍器
手动扭矩增倍器
添加到我的收藏夹
添加到产品对比表


产品规格型号

类型
手动
扭矩

最多: 10,000 Nm
(7,375.6 ft.lb)

最少: 0 Nm
(0 ft.lb)

产品介绍

发电厂电力检修及各工业行业生产检修安装现场,紧固和拆卸大直径螺栓螺母相当困难,尤其在操作人员难以施工的环境中(例如设备周围空间较小,无法使用加力杆及各类特种扳手等),这一矛盾显得更为突出。本公司科研人员综合国内外先进技术,研制成功的扭矩倍增器,可以帮助您从根本上解决这一难题。 新款扭力倍增器性能特点: ● 适用于空间受限,外部动力源不能使用的场合 ● 高效率行星齿轮组输入小扭矩,输出大扭矩 ● 扭矩倍增器输出扭矩精度正负5% ● 特种钢制造,使用寿命长 ● 平板式倍增器的反作用力臂可按工况条件调节受力圆柱的位置 ● 根据用户要求可选择特殊的专用反作用力臂 操作方法及注意事项: 1、操作扭矩倍增器需要以下装备: (1) 动力装置或高级的冲击式套筒 (2) 反作用力臂 (3)“TYD”牌扭矩扳手 2、操作注意事项 (1) 当手动操作扭矩扳手时,反作用力臂旋转放置于输出操作的相反方向,并且找一个允许安置坚固的直角平面处来锁紧螺栓,如图,当标准的反作用力 臂不适合现有工作环境时,请根据实际工况特殊定货 时,切勿超过反作用力臂的使用范围.在特别应用或加长的套筒时,必须使用标准臂,可以延伸但不可以超过操作范围,违反限制反作用力臂使用规定会造成磨损或损坏倍增器输出装置,如图 注意:长套筒尽可能不要使用,因为在输出端容易发生重大的危险. 3、设定锁紧螺栓的扭矩 (1)、确认正确锁紧螺栓的扭矩值; (2)、在扭矩倍增器输入端放置扭矩扳手;依照扭矩倍增器放大倍率而调整扭矩扳手的扭矩数值. (3)、选择适合驱动方头的扭矩扳手放入扭矩倍增器输入端,扭矩扳手应该经高精度的定期校验. 4、设定拆卸螺栓的扭矩 (1)、确认扭矩倍增器不会过负荷,而且可满足使用扭矩扳手拆卸每一个螺栓; (2)、依扭矩倍增器最大输出放大齿轮倍数来调整输入端最大的扭矩值; (3)、在输入端选择一个合适扭矩扳手(驱动方头). 注意:有一些扭矩扳手在逆时针方向操作是不会有报警声或折弯的. 5、操作扭矩倍增器 (1)、锁紧螺栓时,设定正确扭矩值(扭矩倍增器放置放大倍率之值)及正确良好的套筒。 (2)、调整扭矩倍增器的反作用力臂于合适置放支撑点上,如上图; (3)、放置合适的扭矩扳手于扭矩倍增器上,设定方法见“设定锁紧螺栓扭矩”; (4)、平顺、平整的使用扭矩扳手、操作扭矩扳手直到听到“报警声”,此时螺栓上就达到了正确设定的扭矩值。
