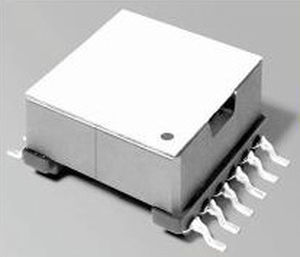

隔离变压器 YCEFD series封装远程通信铁氧体磁心
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 隔离
- 构造
- 封装
- 应用
- 远程通信
- 其他特性
- 铁氧体磁心
- 次级电压
最多: 24 V
最少: 3.3 V
- 主电流
最多: 9 A
最少: 2 A
产品介绍
- 设计符合30 W PoE IEEE 802.3at-2009标准。输入电压为36-72伏时，工作频率为250kHz。
- 1500 Vrms，一分钟隔离，初级和偏置到次级。
- 偏置绕组输出。12V；同步绕组输出：5 V
核心材料 铁氧体
终端RoHS锡-银，锡-镍-磷-铜。其他端子需额外付费。
重量 10.1 -10.7 g
环境温度-40°C至+125°C。
储存温度 元件：-40°C至+125°C。
胶带和卷筒包装：-40°C至+80°C 耐焊接热性 在+260°C条件下，最多可进行三次40秒的回流，两次回流之间部件冷却至室温 湿度敏感度等级(MSL)1(在<30°C/85%的相对湿度下，无限次的地板寿命)
1.电感是在250 kHz、0.2 Vrms、0 Adc下测量的。
2.初级和次级的DCR是并联的绕组。
3.漏感是指初级绕组在次级绕组短路的情况下的漏感。
4.匝数比是指一次绕组和二次绕组并联的情况。
5.这些电感器建议使用30%的纹波电流。纹波小于30%时，可能需要使用物理上更大的电感器。允许使用较高的纹波电流来使用较小的电感器可能会造成输出电流不连续的风险。
6.工作温度范围-40°C至+125°C。
7.25°C时的电气性能。
焊接前请参考文件362 "焊接表面贴装元件"。
---
