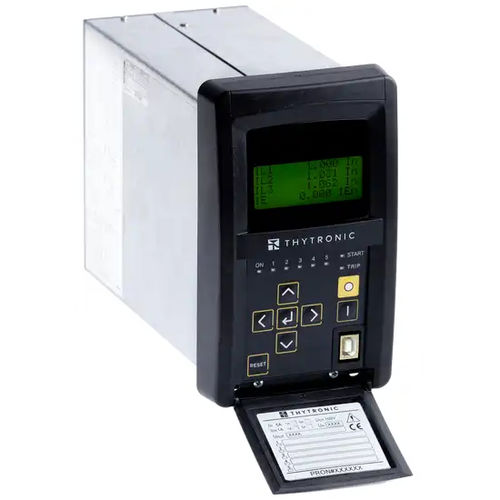

过压保护继电器 NC20

欠压低电流跳闸电路

NC20型继电器为并联电容器组和谐波滤波器电路提供保护。电容器组可以有以下配置。单一的Wye接地。单个Wye不接地（在中性点不平衡电压变压器的输出上有一个电阻，以便为不平衡保护开发适当的输入电流）。双线不接地。电容器组可以是：内部/外部熔断器或无熔断器的电容器单元。提供合适的补偿方法来补偿固有的不平衡中性线电流 保护37、49和50/51（有效值）是基于三相电流的有效值测量（基波和高达11次的谐波）。 标准保护和控制元件 - 低电压 - 低电流 - 负序过电流变压器 - 相位过电流H侧和L侧 - 最大剩余过电流 - 过电压 - 断路器故障 - CT监督 - 跳闸回路监督 交换机可选配置 - 带Pt100探头的热工 根据硬件配置，NC20保护继电器可以根据所需的安装选项（嵌入式、凸出式安装、机架或单独的操作面板），以不同的外壳样式发货。 有6个输出继电器（2个转换、3个接通和1个断开触点）；每个继电器可以单独编程为正常状态（正常通电、断电或脉冲）和复位模式（手动或自动）。用户可以根据矩阵（跳闸矩阵）结构对每个继电器的功能进行编程。
