移动桥式比例压力夹具

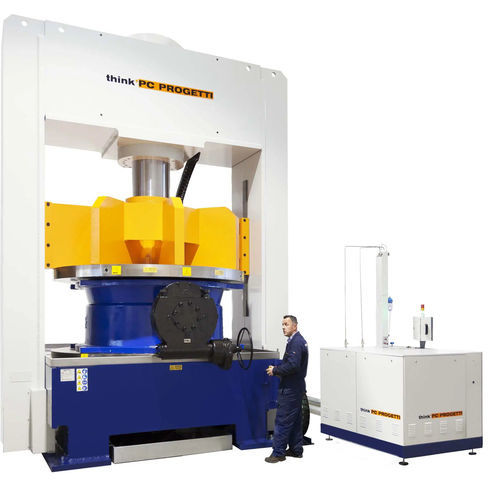

带有移动桥和比例压力夹紧装置的垂直测试台。 在测试过程中,压力可根据阀内压力的升高按比例自动控制。
这样,阀体上的机械负荷就会降到最低。移动式上侧桥允许阀门垂直装载,并可使用双工作台;在第一个工作台工作时,第二个工作台可为下一个工件做好准备。在地下室有一个用于分水的水容器,还可以选配一个外部水箱作为蓄水池。
使用开放式城堡作为上侧反应结构,用户可以在测试过程中对阀座进行目视检查。钻机由 SKA-500 加压橇控制。
反作用力:2000 吨(最小压力夹紧 10%)(见工作极限表)
最大阀门长度:1350 毫米
最小阀门长度: 300 毫米
管柱内部间隙:2830 毫米
装载高度: 1500 毫米
桥梁行程:2680 毫米
地下室水容器:500 升
允许的终端 :射频、RJ
夹紧方式:1 型 - 比例压力夹紧
尺寸(机械) :3800 (L) x 4150 (P) x 5328 (H)
---
