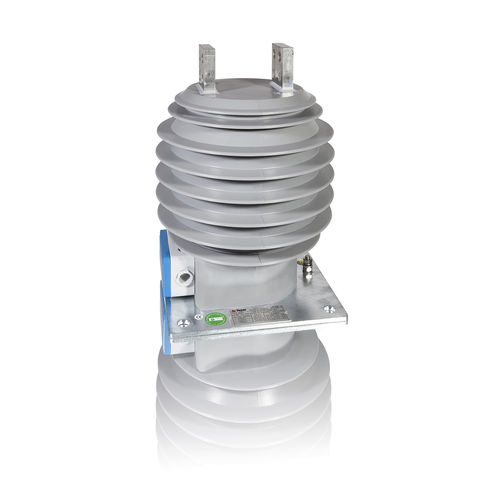

电力变压器 ACE隔离分配供电
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 功率, 隔离, 分配, 供电
- 构造
- 干式
- 应用
- 工业, 用于电网, 用于室内服务, 用于外部, 用于变电站, 用于铁路应用, 光伏应用, 工业用途
- 用电规格
- 单相, 电压, 中电压
- 安装类型
- 落地式, 柱上, 插入式, 在线, 墙壁, 明装, 用于面板安装
- 规范
- IEC
- 其他特性
- 用于操控, 初级, 防护, 安全, 集成式, 干式环氧树脂, 集装箱式, 开关, 防火, 次级, 紧凑型, 交流, 环氧树脂, 真空浸渍, 频率, 铜线圈, 密闭, 辅助, 测试
- 功率
最少: 200 W
最多: 400 W
- KVA功率
最少: 0.2 kVA
(0.271924 hp)最多: 0.4 kVA
(0.543848 hp)- 初级电压
最少: 10 V
最多: 24 V
- 次级电压
100 V
- 频率
最少: 50 Hz
最多: 60 Hz
产品介绍
一般特征
- 尺寸符合 CEI-UNEL 21009 标准
- 制造和测试符合 IEC 61869-1/2 标准
- 额定绝缘水平高达 36 kV
- 频率 50 或 60 赫兹
- 额定一次电流 (Ipr)
单初级电流 5 至 3000 A
双初级电流
初级绕组上最多有 2 x 300 A 变化
二次绕组最多 2 x 1500 A 变化
- 额定二次电流 (Isr) 5 A
- 短时电流 (Ith) 高达 40 kA x 1s
- 额定动态电流 (Idyn) 2.5 x Ith
- 二次绕组数 1 或 2
- 安全系数 ≤ 5 或 ≤ 10
- 室外安装
- 测量精度等级： 0,5 - 0,5s - 0,2 - 0,2s
- 保护精度等级5p10 - 5p20 - 5p30
- 额定动态电流 (Idyn) 2.5 x Ith
- 重量 45-50
根据要求
- 第三次级
- 额定二次电流 1A - 密封端子盖
- 电容式抽头
---
