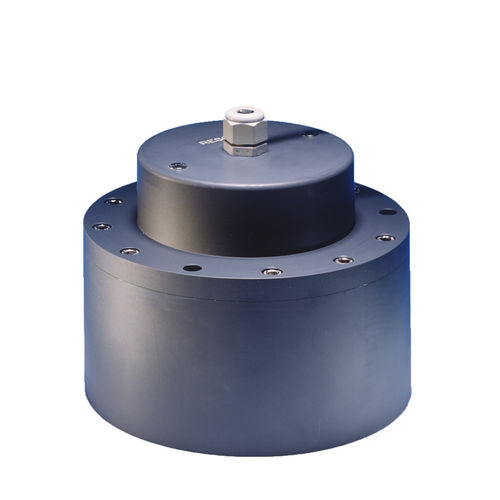

频率换能器 RESON TC 2122

TC2122型是一个33kHz和200kHz的双频换能器，是导航和水文回声测绘系统的理想选择。该换能器具有优良的压电陶瓷元件，将确保回声测量的最高可靠性和质量。该换能器适用于Teledyne RESON SW 60/28/6029外壳和Teledyne RESON钢外壳。 - 狭窄的波束 - 高声学性能 - 设计紧凑 - 与Teledyne RESON SW60/28/6029外壳兼容。 - 与大多数33kHz和200kHz回声探测仪电气兼容。 共振频率：33kHz±2kHz 200kHz±5kHz 发射灵敏度：33KHz时为168dB±3dB 200KHz时为174dB±3dB（1米处为1µPa/V）。 接收灵敏度：33KHz时为-177dB±3dB -200KHz时为187dB±3dB（re 1µPa/V) 阻抗：在33kHz和200kHz时为80ohm±24ohm 波束宽度：33KHz时为22°±2°，200kHz时为9.5°±1°。 光束形状。 圆锥形 最大输入功率：33kHz时为1000W 200kHz时为450W（占空比为1%）。 工作深度：30米 存活深度：50米 操作温度范围：-2°C至+35°C 储存温度范围：-30°C至+50°C 空气中的重量，带电缆。 5公斤 外壳。 PVC材质 电缆（长度和类型）。 33米FALMAT FM088095-7型，4x1（2个双绞线）PUR护套。 WATER BLOCK, Kevlar Braid 800lbs breaking strength (O.D. 11mm) - pigtail
