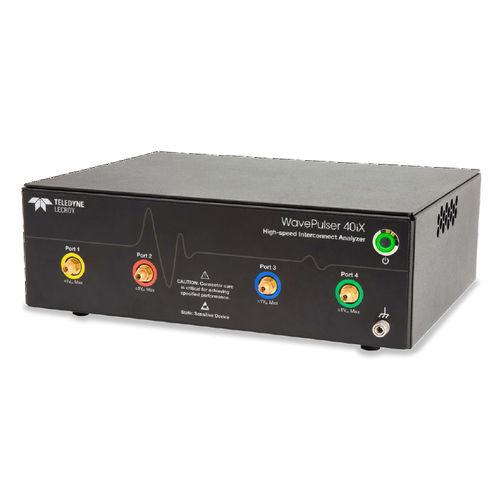

信号分析仪 WavePulser 40iX series

用于电网用于测试频率响应

WavePulser 40iX 是高速硬件设计人员和测试工程师理想的单机测量工具。 单次采集中的 S 参数（频域）和阻抗曲线（时域）与深度工具箱相结合，可提供无与伦比的高速互连表征洞察力。 主要特性 •S 参数 DC 至 40 GHz，单端和混合模式 •具有 <1 mm 分辨率、差分和共模的阻抗曲线 •内部自动 OSLT 校准 •USB 连接，体积小，重量轻 •灵活显示测量值 •消除固定装置、连接器和电缆的影响 •使用 CTLE、DFE 和 FFE 均衡模拟眼图 •高级抖动分析 S-参数 完整的频率表征，频率范围从 DC 到 40 GHz，并支持单端和混合模式 S 参数。 内置自动内部校准快速简便。WavePulser-40iX-BUNDLE提供的 OLST 校准套件， 允许根据需要移动测量参考平面。 阻抗曲线 以 <1 mm 的空间分辨率精确定位损伤，并支持差分和共模阻抗曲线。 提供 TDR 和 TDT 功能以完全覆盖反射和传输响应。 深度工具箱 WavePulser 40iX 测量已准备好使用标准深度工具箱进行仿真，用于仿真、去嵌入和时间选通。 内置眼图显示还允许均衡仿真。 高级抖动分析允许测量总抖动 (Tj)、随机抖动 (Rj) 和确定性抖动 (Dj)，并将 Dj 反卷积为分量部分和各种抖动视图。
