模拟示波器 T3DSO3000 series
台式4通道高解析度

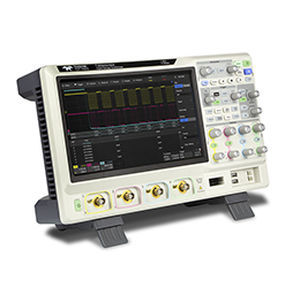

模拟示波器 - T3DSO3000 series - Teledyne LeCroy Europe/美国Teledyne - 台式 / 4通道 / 高解析度
模拟示波器 - T3DSO3000 series - Teledyne LeCroy Europe/美国Teledyne - 台式 / 4通道 / 高解析度
模拟示波器 - T3DSO3000 series - Teledyne LeCroy Europe/美国Teledyne - 台式 / 4通道 / 高解析度 - 图像 - 2
添加到我的收藏夹
添加到产品对比表

产品规格型号

所用技术
模拟
可移动性
台式
轨道数量
4通道
选项和配件
紧凑型, 高解析度
带宽

1 GHz, 200 GHz, 350 GHz, 500 GHz

产品介绍

Teledyne 测试工具新 T3DSO3000 示波器具有四个通道型号,模拟带宽选项为 200 MHz 至 1 GHz。 每个型号的最大采样率为 5 GSa/s,最大存储深度为 250 Mpts 在半通道模式下。 所有型号均包含两个 5 GSa/s ADC 和两个 250 Mpts 内存模块。 当所有通道均启用时,每个通道的采样率为 2.5 GSa/s,标准记录长度为 125 Mpts。 当每个 ADC 只有一个通道处于活动状态时,最大采样率为 5 GSa/s,最大记录长度为 250 Mpts。 为了易于使用,可以通过其用户友好的前面板设计访问最常用的功能。 主要特性 •200 MHz、350 MHz、500 MHz 和 1 GHz 带宽。 •采样率高达 5 GS/s。 •长记忆 – 最多 125 个 Mpts/Ch (250 Mpts 交错)。 •10.1" 电容式彩色 TFT-LCD 触摸屏 (1024 x 600)。 •包括用于 I2 C、SPI、UART、CAN、LIN、CAN FD、I2 S、MIL-STD-1553B、FlexRay、SENT 和 Manchester 的串行总线解码器。 •包括使用 10 Hz 至 25 MHz 的波特图 T3DSO1000–FGMOD–A 函数/任意波形发生器或使用波特图测量从 10 Hz 到 120 MHz T3AFG120任意函数发生器。 •标准功率分析应用包括测量电能质量,电流谐波,涌流电流,开关损耗,转换率,调制,输出纹波,开/关,瞬态响应,PSRR,效率。 •可选 MSO – 16 个数字通道。 这将混合信号调试添加到 T3DSO3000 示波器系列。 •可选的 25 MHz 函数/任意波形发生器。 6 种波形类型(正弦波、方波、锯齿波、脉冲、直流、噪声)和 45 种任意波形。 (选项 T3DSO1000–FGMOD–A) •高级触发 – 边沿、斜率、脉冲宽度、窗口、欠幅、间隔、压差、码型、视频、合格和串行。 •波形捕获率高达 110,000 wfm/s(正常模式)和 500,000 wfm/s(序列模式)。 •连接性 – 多种接口类型:USB 主机、USB 设备 (USBTMC)、LAN、触发输入/输出 记录长度最多 250 Mpts 高达 250 Mpts(交错)的记录长度允许使用更高的采样率来捕获更多的信号细节。 然后,基于硬件的 缩放功能可以快速放大到任何感兴趣的区域。 高级波形捕获率 凭借高达 500,000 wfm/s(序列模式)和 110,000 wfm/s(标准模式)的波形捕获率,用户可以轻松捕获毛刺、偶发异常和其他低概率事件。 历史模式 始终启用的历史记录模式可记录多达 100,000 个波形,允许用户滚动浏览以前的采集,从而分析过去的事件并快速定位异常。 可以使用串行解码、缩放和光标测量。
