测量探头 PP0 series

被动电压电阻

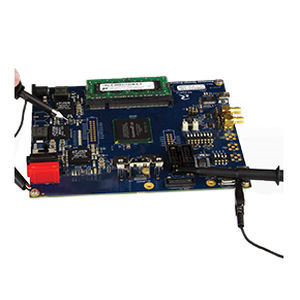

无源探头是大多数示波器提供的标准探头。 典型的无源探头提供X10 衰减，并具有 10 MOhm 的高输入电阻。 这种高输入电阻意味着无源探头是低频信号的理想工具，因为这些频率的电路负载被最小化。 无源探头设计用于 400 V甚至高达 600 V 的电压以内的测试场景。Teledyne LeCroy 无源探头具有衰减识别引脚，示波器可以自动识别探头衰减比进行波形的缩放，无需用户输入。 无源探头是大多数示波器提供的标准探头。 典型的无源探头提供 10:1 衰减并具有 10 MΩ 的高输入电阻。 这种高输入电阻意味着无源探头是低频信号的理想工具，因为这些频率的电路负载被最小化。 无源探头设计用于处理 400V 甚至高达 600V以内的电压测试。 Teledyne LeCroy 无源探头具有衰减感应引脚，它告诉示波器自动缩放波形，无需用户输入。 建议将每个无源探头用于特定示波器，将正确的无源探头与正确的示波器一起使用意味着探头将在整个带宽内得到适当的补偿。 使用带有不同示波器的探头只会让您补偿低频。
