测量探头 PP066

被动频率用于示波器

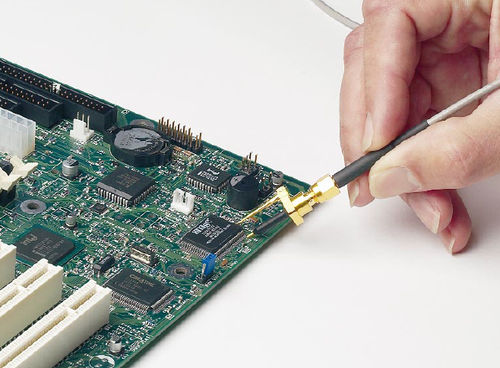

传输线探头是一种特殊类型的无源探头，设计用于非常高的频率。 它们用精密传输线取代了传统无源探头中的高阻抗探头电缆，其特性阻抗与示波器输入 (50 Ω) 相匹配。 这极大地将输入电容降低到皮法的一小部分，从而最大限度地减少高频信号的负载。 尖端的匹配网络增加了直流输入电阻。 虽然它们的直流输入电阻低于传统无源探头（通常为 500 Ω 至 1 kΩ），但这些探头的输入阻抗在整个频率范围内几乎保持恒定。 传统的 ÷10 无源探头在直流时具有 10 MW 输入阻抗，但该阻抗随频率快速下降，低于 100 MHz 时传输线探头的输入阻抗。 在某些应用中，传输线探头比有源探头具有优势。 除了更便宜之外，它们的无源设计对过压和 ESD更加耐受 。 它们可用于幅度超过有源探头动态范围的快速上升、窄脉冲的应用。 它们对频率响应的寄生效应也往往较小。 当有源探头测量的响应受到质疑时，高带宽传输线探头可用作“黄金方案”。
