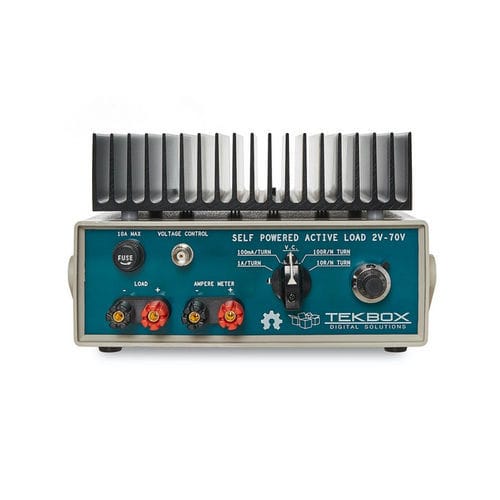

电子负载 TBOH02

TBOH02 是一款精密的自供电有源负载。它不需要单独的电源电压，工作电压低至 2V。其功能包括恒阻和恒流模式。带刻度盘的 10 圈电位器、量程开关和精密基准可实现电流或电阻的精确设置。此外，它还可由外部电压控制。 设计完全模拟。使用 TBOH02 作为负载进行电源噪声测量时，不会叠加额外的噪声，这与使用数字控制的有源负载进行此类测量截然不同。 TBOH02 不仅可用作电源测量的有源负载，还可用作电源 LED 测试和类似应用的电流灌或电流源。在没有外部电源的现场进行测试时，它也能派上用场。 TBSOH02 的工作电压为 2V 至 70V。最大电流可达 10A，但必须注意的是，在没有额外冷却的情况下，最大功率限制为 25W。可安装在散热器上的风扇附件可将最大额定功率提高到 100W。 该设计参考了 Joel Setton 在 2005 年 8 月 EDN 上发表的文章：精密有源负载的工作电压低至 2V。 由法国克罗尔的 Joel Setton 提供 规格 工作电压范围：2V - 70V 最大电流：10A 额定功率：最大连续 25 瓦；带附加风扇时连续 100 瓦 量程0A - 1A、0A - 10A、1Ω - 10Ω、10Ω - 100Ω 外部电压控制输入
