电路板

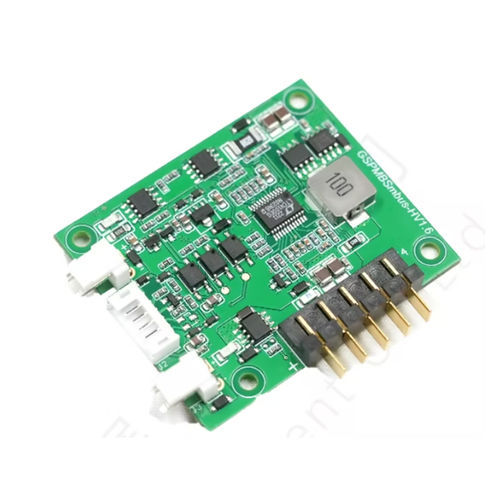

TEFOO 为移动和固定应用中的标准电池组充电提供嵌入式模块。这些电源管理模块为电子开发人员提供了完美的解决方案，简化了电池及其相关充电电路的开发流程，同时降低了成本，缩短了时间。 功能特点 电池充电管理和电源路径管理。 完全符合智能电池规范。 自适应调整充电电压和充电电流 在适配器和电池电源之间无缝切换。 全面的安全保护功能。 易于设计，无需开发即可使用。 应用范围 便携式设备、工业和医疗领域。 技术规格 电气性能 直流输入电压 9V~24V（外接适配器的输出电压应大于电池电压 1V 以上） 直流输入电流 最大 5A 直流输入功率 最大 120W 电池电压 5V~16.8V（适用于 2S~4S 智能电池） 电池充电电流 0-3A 负载电压 如果有外部直流电源，则等于直流输入电压。 如果没有外部直流电源，则等于电池电压。 负载电流 0-5A 待机电流 直流电源开启：＜15mA（直流电源） 直流电源关闭：＜35uA（电池） 环境条件 充电温度 0°C~50°C 放电温度 -20°C~60°C 尺寸 长度 60.0 毫米 宽度 50.0 毫米 接口 输入：VH3.96-2P 输出：VH3.96-2P 通信：PH2.0-6P 电池：90° 配接连接器
