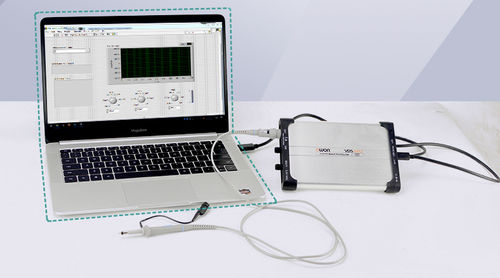

模拟示波器 VDS-6102A

台式双通USB

OWON 全新USB介面100MHZ/14bit高解析雙通道示波器 VDS6102A * 雙通道超薄設計 * 最高存儲深度10M * 最高100MHz帶寬，高達1GSa/s實時採樣率 * 支持 Windows / Linux/安卓/蘋果 平台二次開發 產品簡介 OWON 全新USB介面100MHZ/14bit高解析雙通道示波器 VDS6102A * 雙通道超薄設計* 最高存儲深度10M* 最高100MHz帶寬，高達1GSa/s實時採樣率* 支持 Windows / Linux/安卓/蘋果 平台二次開發 量測規範 型號 : VDS 6102A 頻寬 : 100MHz 通道 : 2類比頻道 + 信號源輸出通道 即時取樣速率 : 最高1GSa/s 上升時間 : （BNC上典型 ≤3.5 ns ) 時基範圍 : 5ns/div～100s/div，按 1～2～5 進制方式步進 採樣方式 : 普通採樣、峰值檢測、平均值 存儲深度 : 10M 輸入耦合 : 直流、交流、接地 輸入阻抗 : 1MΩ±2%，與15pF±5pF 並聯 時基精度 : ±25ppm 時間間隔（△T） 測量精確度 : 單次：±(1採樣間隔時間+100ppm×讀數+0.6ns)， >16個平均值：±(1採樣間隔時間+100ppm×讀數+0.4ns) 垂直靈敏度 : 2mV/div～5V/div 垂直解析度 : 14bits 最大輸入電壓 : 40V 峰值（DC + AC 峰值） 頻寬限制 : 20 MHz，全頻寬 探頭衰減係數 : 1X，10X，100X，1000X 通道間的隔離度 : 50Hz: 100: 1, 10MHz: 40: 1 波形內插 : Sin(x)/x ±2 V (2 mV/div – 50 mV/div)； 位移範圍 ±20 V (100 mV/div – 500 mV/div)； ±40 V (1 V/div – 5 V/div) : ±20 V (100 mV/div – 500 mV/div)； ±40 V (1 V/div – 5 V/div) 單次頻寬 低頻回應 : 滿頻寬 （交流耦合，-3Db） ≥5Hz（在BNC 上） 直流增益精確度 : ±2% 觸發類型 信號制式和行/場頻率 （視頻觸發類型） : 邊沿觸發，脈寬觸發，視頻觸發，斜率觸發 觸發方式 : 自動、正常、單次 游標測量 : 游標間電壓差(△V)、游標間時間差(△T) 自動測量 : 峰-峰值、平均值、均方根值、頻率、週期、最大值、最小值、頂端值、底端值、幅度、過沖、預沖、上升時間、下降時間、正脈衝、負脈寬、正占空比、負占空比、延遲A→B、延遲A→B 李沙育圖形 頻寬 : 滿頻寬 相位差 ±3 degrees 標準介面 : USB (Typ-c)；LAN介面, WIFi介面(選配無線適配器) 電源 ≤2.5W 產品資訊 尺寸 : 190mm(長)×18mm（高）×120mm（寬） 重量 : 約0.30 公斤（主機） 包裝附件 : 探棒/校正筆/USB數據線/適配器/電源線/矽膠套/產品說明書/驅動光碟/軟包
