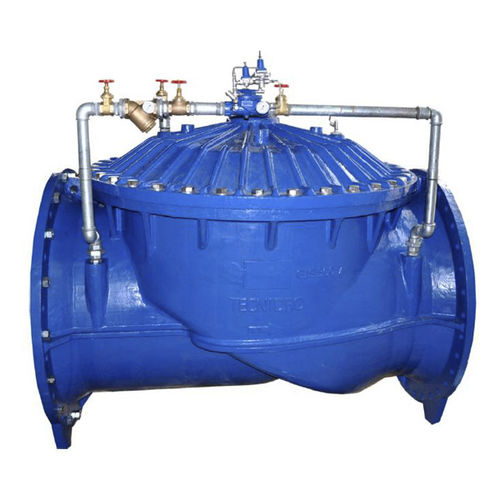

隔膜阀

液压控制毯式

阀门应采用高流体力学截面的球体，无积水袋（锥形，低压力损失型），主阀体和阀盖应采用标准球墨铸铁铸件GJS500-7，阀体和阀盖应采用200°C炉聚酯树脂粉末涂料保护，最小保证厚度为150微米。 密封座、阀杆和回位弹簧应采用不锈钢材质，以获得更好的抗气蚀性能，柱塞密封盘应完全由密封座引导并独立于密封座之外。 阀门的自由开放通道应宽于公称直径的80%，并且在流道中不应有辐条或网格。阀门应配备可拆卸的不锈钢座圈；可以插入一个可选的V-PORT柱塞代替标准柱塞，而不需要对阀门进行改造，以消减高压。该阀应在控制室中放置一个弹簧。该弹簧不应直接与主流接触。该阀应配备位置指示器。膜片应采用尼龙强化丁腈橡胶，根据要求采用用于石油化工的氟橡胶膜片，密封盘应采用Vulcolan，或根据要求采用氟橡胶。为了便于维修，应能在不从管道上拆下阀门的情况下接触到内部零件，甚至在操作阀门的情况下也能对先导电路进行干预。
