数据定位系统

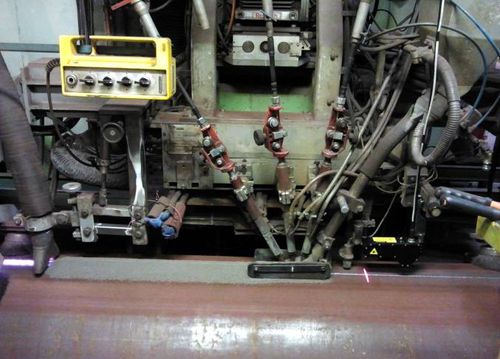

该系统设计用于自动跟踪 V 形槽接头，无需填充，或在电弧或淹没弧焊过程中通过焊接后进行部分填充。 该系统由两个基本部分组成：激光传感器（LS）与微处理器控制和通信模块（CM）。 激光传感器通过 RS-422 接口提供横向和垂直对接关节中心移位和数据传输的非接触式测量。 激光传感器还配备了电视机，用于对系统操作进行视觉跟踪。 通信模块的主要功能是：激光传感器数据接收，形成横向和垂直焊接头位置校正信号，跟踪系统调整，与焊接厂主控制器，操作员挂件和外部计算机进行服务参数化和跟踪系统 设置。 跟踪系统集成到现有的焊接设备中。 传感器电视输出连接到现有的远程查看显示器。 通信模块通过所需的接口、数字和/或模拟输入和输出，以便与焊接厂和操作员挂件进行交互（所需信号列表根据焊接机的类型与客户进行额外协调）。 跟踪系统以现代工业用途电子元件和印刷板为基础，确保所提供设备的先进可靠性。
