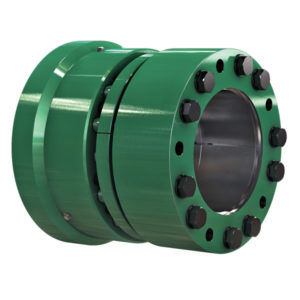

挠性连轴器 WHS

无反向间隙扭矩测量套筒

液力轴联轴器(WHS)的主要功能是通过摩擦啮合的方式将两轴端安全无间隙地连接起来。例如，在输入轴和输出轴之间，主要用于传递扭矩。轴联轴器由一个连接套和两个外部夹紧系统组成。它们不像法兰连接那样可以分离。外部夹紧系统通过将连接套筒压在轴的两端来实现无间隙连接。它们只提供所需的力，本身不传递任何力或力矩。连接套筒在力流中，而外部夹紧系统不在其中。装配是通过将WHS推到轴端，然后借助于集成的液压系统进行夹紧。通过使用锥形表面，减少内径并建立径向压力。夹紧完成后，WHS被机械地堵住，液压被释放。WHS适用于重复夹紧操作。为了达到完美的功能和足够高的摩擦系数，轴端接触面必须没有油脂，干燥和清洁。我们的轴联轴器在供货时已做好安装准备。外部夹紧系统的功能表面，以及螺杆的螺纹和头部支撑已经在出厂前进行了润滑。安装时需要一个合适的液压动力组。 WHS的优点。 - 可传递的扭矩和轴向力大 - 特定应用的设计/适应 - 由于间隙配合，易于装配和调整 - 较低的压力(封闭式液压系统)
