栅条式格栅

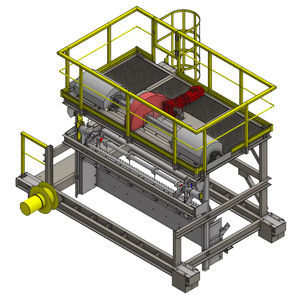

条形滤网的设计是为了截留水流中的粗大材料；它们由均匀分离的不锈钢扁条制成。 条形滤网是根据具体的渠道尺寸定制的，并被设计成可以进行机械清洗。为此，可以设计一个TARNOS的小车GRAB型垃圾耙，整个装置都是通用的，可以依次清洗所有的条形筛，并将碎片排放到生产线的末端。 该机器由以下部件组成。 - 一个有轮子的小车，它的内部装有垃圾耙，并被设计成在单轨上横向移动。 - 爪式垃圾耙，被设计成可以被提升到每个条形筛的底部，以清洁它并清除碎片。 - 单轨梁，设计用于支撑单轨轨道 - 高架轨道，双工字梁单轨型 爪式耙子由两根强有力的电缆悬挂，允许垂直移动。所有的组件都安装在一个可以在架空轨道上水平穿越的滑车结构内（起重机型）。 最典型的设计是有一个单轨来进行这种运动，但我们的系统有两个单轨，以获得更好的稳定性和更长的耐久性。 穿越运动是由两个同时工作的小车电机完成的，以确保在两个方向的平稳运动。 当耙子位于清洁站（条形筛）上方时，限位开关会停止横移，抓斗就会吊下来清洁屏幕。 耙子上的滚轮确保耙子和条形筛之间的平稳接触。条形筛和耙子之间没有金属接触，增加了部件的使用寿命和最佳穿透力。
