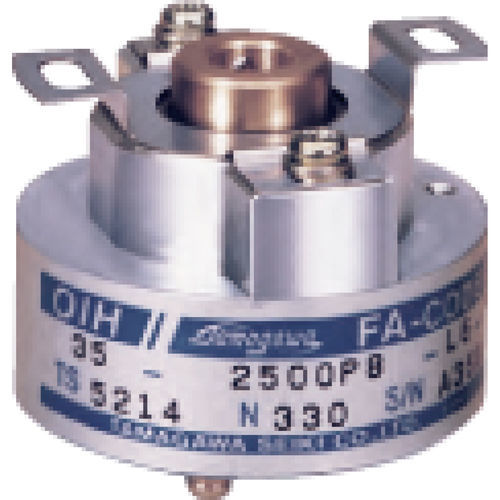

增量旋转编码器 OIS85 series

光学M12连接器5Vdc

增量式编码器产生的脉冲频率与转速成正比。编码器可用于速度控制、位置控制，或作为安装在机床、机器人或测量设备中的伺服电机的旋转指示器或脉冲发生器。光电增量式编码器由转子板、固定狭缝、发光二极管、光电晶体管等组成，如图1所示。固定狭缝被设计成与转子板上的狭缝有90度的相位差，输出信号是两个相差90度的信号；A相信号和B相信号，用它们可以检测旋转方向。有的编码器输出额外的Z相信号作为原点信号。 特点 高分辨率 可靠性高 输出相位 A, B, Z, EU, EV, EW相位 最大响应频率 576kHz 1.5MHz 2.5MHz 电源电压 DC+5V 消耗电流 最大250mA 输出形式 线路驱动 轴负载 径向 19.6N (2kgf) 轴向 9.8N (1kgf) 启动力矩 2.0×10-2N⋅m(最大200gf⋅cm) 防护等级 IP=52 震动 49m/s2 (5G) 冲击 1,960m/s2 (200G) 质量 最大1公斤
