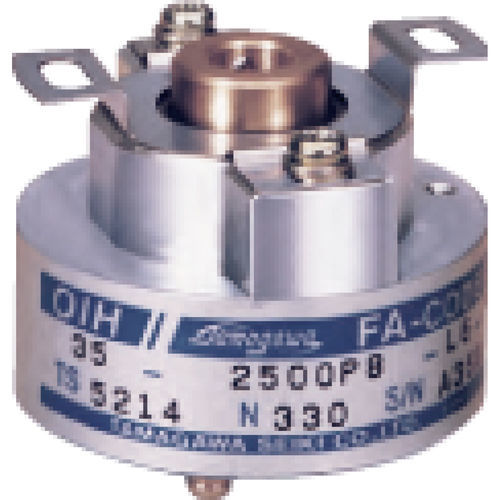

增量旋转编码器 OIS38 series

光学M12连接器12Vdc

增量式编码器产生的脉冲频率与转速成正比。编码器可用于速度控制、位置控制，或作为安装在机床、机器人或测量设备中的伺服电机的旋转指示器或脉冲发生器。光电增量式编码器由转子板、固定狭缝、发光二极管、光电晶体管等组成，如图1所示。固定狭缝被设计成与转子板上的狭缝有90度的相位差，输出信号是两个相差90度的信号；A相信号和B相信号，用它们可以检测旋转方向。有的编码器输出额外的Z相信号作为原点信号。 特点 尺寸小 成本低 分辨率范围广 许多选项 分辨率(计数/转数) 100∼2,500C/T 100∼5,000C/T 输出相位 A、B、Z相 消耗电流 最大100mA 最大200mA 输出形式 开路集电极 线路驱动 电压 开路集电极 线路驱动器 轴负载 径向 21.6N (2.2kgf Max) 轴向 10.8N (1.1kgf Max) 12.7N (1.3kgf Max) 启动力矩 4.4×10-3N⋅m (最大45gf⋅cm) 2.9×10-3N⋅m (最大30gf⋅cm) 防护等级 IP=50 震动 49m/s2 (5G) 冲击 490m/s2 (50G) 质量 0.最大15公斤 0.最大5公斤
