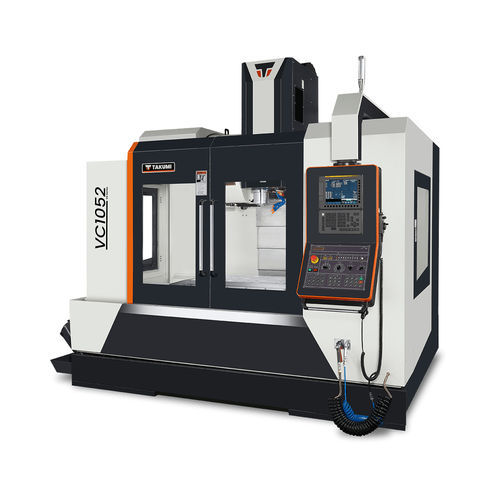

3轴CNC加工中心 VC1052立式BT40CAT40
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 主轴头
- BT40, CAT40
- 工具数量
- 24工具
- 相关功能
- 切割
- 应用
- 用于模具
- 其他特性
- 直接传动, 精准
- X轴
1,060 mm
(41.73 in)- Y轴
520 mm
(20.47 in)- Z轴
610 mm
(24.02 in)- 转速
12,000 rpm
(75,398 rad.min-1)- 输出功率
7.5 kW, 11 kW
(10.2 hp, 14.96 hp)- X轴进给速度
最多: 12,000 mm/min
(8 in/s)最少: 1 mm/min
(0 in/s)- Y轴进给速度
最多: 12,000 mm/min
(8 in/s)最少: 1 mm/min
(0 in/s)- Z轴进给速度
最多: 200 m/s
最少: 1 m/s
(3 ft/s)- 最大台面负荷
650 kg
(1,433 lb)- 工具重量(最大)
7 kg
(15.4 lb)- 总重量
5,900 kg
(13,007.27 lb)- 整体长度
2,957 mm
(116.4 in)- 整体宽度
2,152 mm
(84.7 in)- 总高度
3,099 mm
(122 in)
产品介绍
高效模具加工中心
直驱主轴技术
- 每分钟 1,417 英寸的高速度
- 快速切削与高稳定性的完美结合
- 专为模具加工而设计和制造
- 预紧滚珠丝杠可最大限度地减少热膨胀并提高精度
- 符合人体工程学的工作台简化了设置
- 可旋转控制面板优化了地面空间利用率
- 坚固耐用的精密加工铸件
- 手工刮削接触区域
- 标准配置 24 工具、CAT 40、摆臂式 ATC
- 集成冲洗和切屑管理系统
- 主轴冷却器可最大限度地散热
- 直接耦合滚珠丝杠提高了精度
- 绝对编码器确保快速启动
标准功能
- 100 加仑冷却液箱
- 3 盏指示灯
- 第四轴接口电缆和连接器
- 集中自动润滑系统
- 电气柜热交换器
- 以太网和 RS-232C 接口
- 全封闭
- 水平调节螺栓和垫块
- 手动脉冲发生器 (MPG)
- 操作安全门开关
- 操作手册
- 可编程排屑螺旋钻，带提升排气管和排屑车
- 可编程冷却液冲洗
- 可编程切削吹气
- 主轴冷却器
- 工具箱
- 冲洗枪和气枪
- 工作灯
---
PDF产品目录
VC1052
2 页
