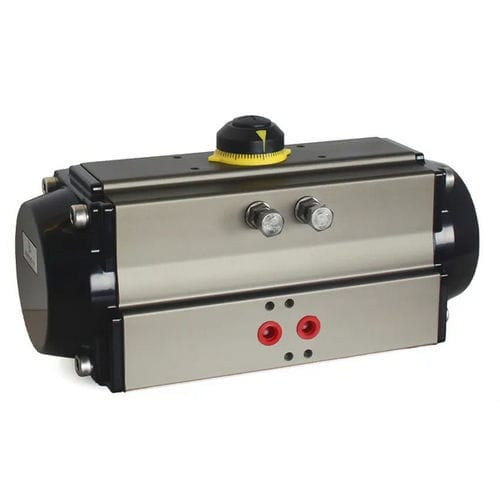

直角回转执行器 JHA series旋转气动活塞
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 运动方式
- 旋转
- 类型
- 气动
- 所用技术
- 活塞, 齿条齿轮, 气缸
- 配置
- 双作用
- 材料
- 铝制, 合金
- 规范
- ISO, VDI/VDE 3845
- 防护指数
- IP68, 免维护, 密封, 密封防尘, ATEX, 坚固
- 应用
- 工业, 医疗, 用于工地设备, 节流器用, 控制, 球阀水龙头, 用于蝶形阀, 用于化学物质, 球形阀用, 石油天然气工业
- 其他特性
- 紧凑型, 直角回转
- 压力
最多: 8 bar
(116 psi)最少: 2 bar
(29 psi)- 扭矩
最多: 13,187 Nm
(9,726.232 ft.lb)最少: 5 Nm
(3.688 ft.lb)- 旋转角度
最多: 90 °
最少: 0 °
- 环境温度
最多: 150 °C
(302 °F)最少: -60 °C
(-76 °F)
产品介绍
转舌锁气动执行机构采用挤压铝合金气缸，内表面经过精细研磨，内外采用先进的防腐技术。双活塞齿条设计，结构紧凑，啮合间隙小，动作迅速。活塞齿条背面装有特殊材料的导向环，动作精确，摩擦系数小，使用寿命长。
2.产品参数（规格）
结构：齿轮齿条结构
应用：球阀、蝶阀、旋塞阀等阀门
缸体材料：铝合金（表面涂层：硬质阳极氧化处理）
端盖材料：压铸铝合金（表面涂层：粉末喷涂）
气源控制：通过过滤压缩空气，无需润滑油，润滑油必须适合润滑状态下的丁腈橡胶。
适用环境温度：标准
低温 -40℃~80℃
高温 -15℃~120
法兰标准：ISO 5211
使用寿命：免维护、低摩擦，开关使用寿命超过 100 万次。
3.产品特点
转舌锁气动执行机构具有以下特点：
结构：紧凑型齿轮齿条式气动执行机构。
摩擦力小，使用寿命长，开关次数可达 1000,000 次。
适用于角行程阀、球阀、蝶阀、旋塞阀等阀门。
安装法兰符合 DIN/ISO5211 标准，控制阀符合 NAMUR 标准。
---
