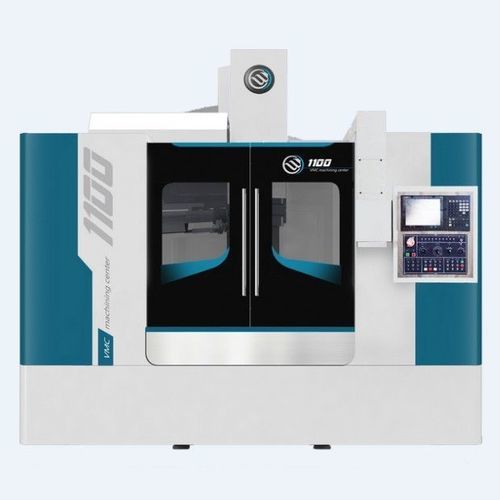

5轴CNC加工中心 HCL-1100-5AP立式BBT4024工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 主轴头
- BBT40
- 工具数量
- 24工具
- 相关功能
- 铣削, 攻丝, 钻孔
- 应用
- 用于汽车工业, 用于模具工业, 医疗用途, 用于塑料加工业
- 其他特性
- 直接传动
- X轴
1,100 mm
(43.31 in)- Y轴
600 mm
(23.62 in)- Z轴
600 mm
(23.62 in)- 转速
最多: 12,000 rpm
(75,398 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 输出功率
7.5 kW, 11 kW
(10.2 hp, 14.96 hp)- 工作台旋转(C轴)
360 °
- X轴进给速度
10 m/min
- Y轴进给速度
10 m/min
- Z轴进给速度
10 m/min
- 最大台面负荷
600 kg
(1,323 lb)- 工具重量(最大)
8 kg
(17.6 lb)- 总重量
最多: 7,500 kg
(16,534.67 lb)最少: 7,000 kg
(15,432.36 lb)- 整体长度
306 cm
(120.5 in)- 整体宽度
275 cm
(108.3 in)- 总高度
266 cm
(104.7 in)
产品介绍
金屬/非金屬加工零組件，來自金屬模具、塑膠射出成型、精密機械、電子機械、電力電氣機械、汽機車工業、自行車工業、醫療儀器及電子設備等工業領域....，超過20年的經驗，操作5軸CNC加工工具/5軸CNC加工中心/5軸CNC銑床；5/4軸CNC立式加工中心工具/3軸CNC機床/CNC車床/CNC車削中心/CNC鑽床/CNC攻牙機/CNC磨床....等。
全面生产 5/4/3 轴数控加工工具/数控加工中心/数控铣床；数控机床系列、三轴数控加工中心系列、立式加工中心/直线导轨数控加工中心系列、箱型导轨数控加工中心系列、龙门数控加工中心系列。
5 轴数控加工中心/数控铣床/数控机床的性能加工
优势 - 5 轴数控加工工具
1 一次装夹工件即可完成所有加工任务，直至曲线零件表面光滑。
2.在加工过程中修改工件角度，以避免刀具干涉，从而完成所有加工步骤和程序。
3 在加工复杂曲线工件时，充分考虑刀具的最佳铣削角度，或使用垂直螺旋铣削的线接触成形方法来代替滚珠刀具的点接触成形方法。
**如有进一步要求，可提供相关规格。
---
