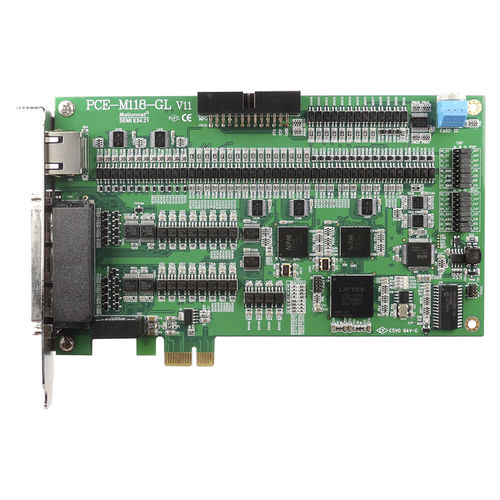

PCI运动控制卡 PCE-M118-GL

8轴双轴数字

PCE-M118-GL是一款先进的运动控制器，由8轴运动控制器和高速实时网络扩展Motionnet两大部分组成。8轴运动控制器提供2-4轴线性插补、2轴圆弧插补以及具有速度连续性的连续插补。它提供13种归位模式，适合不同的机器设计。它还提供了位置比较和触发输出功能，以应用于其他应用，如即时图像采集。而位置锁存和中断功能则让用户可以广泛地应用于其他应用，如机床长度测量。PCE-M118-GL提供伺服驱动/电机专用数字I/O接口，如ALM、INP、ERC等，也提供机床专用数字I/O接口，如ORG、PEL、EMG等。这些专用的I/O信号通过硬件保证了功能，因此减少了软件的负荷。 特点 符合PCI Express x1标准 板载8轴运动控制，最高5MHz脉冲输出率。 6.5MHz脉冲输出率的板载8轴运动控制 1环Motionnet®Master 最多支持64个Motionnet®slave模块支持64个Motionnet®从属模块 * 线性、圆形、螺旋形和连续内插。 高速位置锁定功能 多轴同时启动/停止。 可编程的加速和减速时间 可编程脉冲输出和中断 位置比较和触发输出 比较输出FIFO x 4 可编程的波特率，最高可达20Mbps的传输速率。 * 手动脉冲发生器 * 具有独特ID的硬件IC 运动控制 脉冲输出模式。OUT/DIR、CW/CCW、A/B。 脉冲输出率。最高： 6.5Mpps 位置范围。32位 返乡模式。13种 速度曲线。T型曲线和S型曲线
