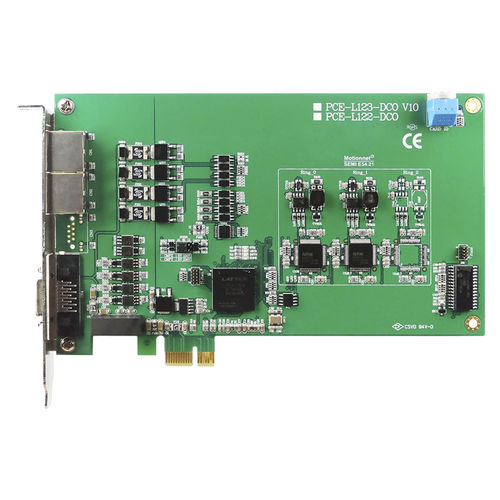

数字PCI 通信卡 PCE-L-DCO series

PCE-L122-DCO是一款标准的PCI Express主控卡，具有高速实时网络扩展功能，称为Motionnet。Motionnet是一个新系列的通信系统，专为多功能自动化应用而设计。该主控卡最多可以连接64x2=128个从属模块。从属模块有3类：运动控制、数字I/O和其他功能。PCE-L122-DCO还提供了高性能的功能，自动比较触发器输出和FIFO Latch。这些功能大大增强了更多高级应用的能力。 特点 符合PCI Express x1标准 最大.20Mbps传输速率 2个Motionnet®主环 最大支持128个Motionnet®从属模块支持128个Motionnet®从属模块 带有RJ45电话插孔和LED诊断器，安装方便。 比较输出FIFO x 2 * 高速FIFO LATCH x 4 通用隔离I/O。4个DI和4个DO * 具有独特ID的硬件IC Motionnet® 环数：2 串行接口。半双工RS-485，带变压器隔离功能。 电缆类型CAT5 UTP/STP以太网电缆 浪涌保护。10KV 传输速度：2.5Mbps、5Mbps、10Mbps和20Mbps。 数据流控制。自动 通信距离。最远：100M(20Mbps/32个从站模块)100M(20Mbps/32个从属模块) 通信从站模块数量：2个环路，最大可容纳128个从站（1个环路可容纳64个从站）。128个从站(1个环有64个从站) 隔离式数字输入。IN x 4，NPN型 隔离式数字输出。OUT x 4，NPN型 独特的ID：硬件IC 增量式编码器输入：±EA x 2，±EB x 2。 位置比较输出。CMP x 2 位置锁存输入。LTC x 4，1024点/通道。 一般性 总线类型。1条2.5Gb/s PCI Express线路。 消耗功率：430mA时为3VDC，55mA时为12VDC。 3.3VDC，430mA，12VDC，55mA，典型值。 工作温度：0-60°C0-60℃
