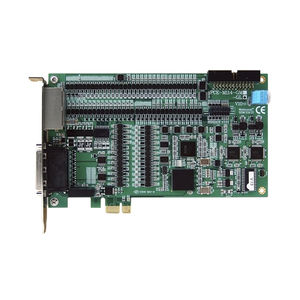

PCI运动控制卡 PCE-M134-LD

4轴线性数字

PCE-M134-LD是一款经济型运动控制卡。4轴运动控制提供2至4轴线性插补。它为不同的机器设计提供了2种归位模式。它还提供了位置比较和触发输出功能，可应用于其他应用，如即时图像采集。PCE-M134-LD提供伺服驱动/电机专用数字I/O接口，如ALM和SVON。这些专用的I/O信号通过硬件保证了功能，因此减少了软件的负荷。PCE-M134-LD提供16个DI和16个DO的数字I/O功能，如GPIO。 特点 板载4轴运动控制，最高4MHz脉冲输出率。 2.4MHz脉冲输出率 可编程的加速和减速时间 可编程脉冲输出和中断 位置比较和触发输出 比较输出FIFO x 4 通用隔离I/O。16个DI和16个DO 运动控制 脉冲输出模式。OUT/DIR, CW/CCW 脉冲输出率。最高： 4Mpps 2.4Mpps 位置范围：24位 返乡模式。3种 速度曲线。T型曲线和S型曲线 机器接口：PEL x 4, MEL x 4, ORG x 4, SLD x 4PEL x 4, MEL x 4, ORG x 4, SLD x 4。 伺服驱动接口。ALM x 4, SVON x 4 紧急输入。EMG x 1 位置比较输出。CMP x 4，1024点/通道。 隔离式数字输入IN×16，NPN型。 隔离式数字输出。OUT x 16，NPN型 输入逻辑。逻辑： 0V至1:0V至1.5V ; 逻辑：逻辑：0V至1V；逻辑：0V至1V；逻辑：5V至24V。5V至24V 输出类型。NPN开路达林顿晶体管 开关容量。每个输出通道在24VDC下为100mA。 响应时间：从开到关，约50μs从开到关，约50μs。 从关到开，约10μs I/O引脚类型。所有SCSI 100针脚都有3750Vrms的光隔离。 一般性 规格。1路2.5Gb/s PCI Express。 消耗功率：430mA时为3VDC，55mA时为12VDC。 3.3VDC，430mA，12VDC，55mA，典型值。
