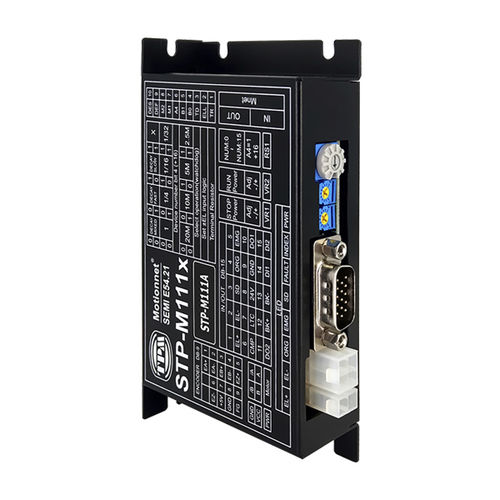

单轴运动控制器 STP-M series

以太网RS-485集成式

STP-M111A 系列是一款单轴运动控制器模块。 它是一款超紧凑和集成的 2 相移动网® 微步驱动器，具有 1/32 微步骤。 特点 ● 最大 20 Mbps 传输速率 ● 单轴微步控制 ● M111A：电流 2.0A ● 双极电流驱动系统 ● 1/32 微步骤 ● 编码器反馈 ● 尺寸：L-68 x W-125 x H-29 毫米 移动网® 通信控制器移动网® 从动控制器 ASIC串行接口半双工 RS-485 带变压器隔离 电缆类型 5 UTP/STP 以太网电缆 浪涌保护 10kV 传输速度 2.5Mbps、5Mbps、10Mbps 和 20Mbps 多轴驱动最大 32 组/环 增量编码器输入 ±EA、±EB 编码器索引信号输入 ±EZ 输入信号，MEL、ORG、SD 和 EMG I/O 输出信号进行 位置控制模式/绝对模式； 数据范围：28 位 追踪模式、 EZ、SD、限制和共 13 种类型的软件运动库（DLL），适用于 Windows XP/XPE/7 驱动输入电压 18VDC 驱动模式 2 相，双极电流驱动系统电 流消耗 1.5W 典型值（60ma/24VDC）无负载 环境温度使用：0 〜 50°C； 储存中：-20 〜 70°C 湿度使用中：35 〜 85%（非冷凝）； 储存中：10 〜 90%（非冷凝）要求 使用可变电阻选择 0.5g 电流设置（0.2 至 2A/相） 微型步骤 1、1/4、1/16、1/32，选择使用 2 开关 LED 显示屏 +、EL-、ORG、EMG、SD、故障、PWR 保护功能连接到电流检测电阻器，用于桥接 A.B = 2A 通信界面 Net® 衰减模式混合、快速、慢速
