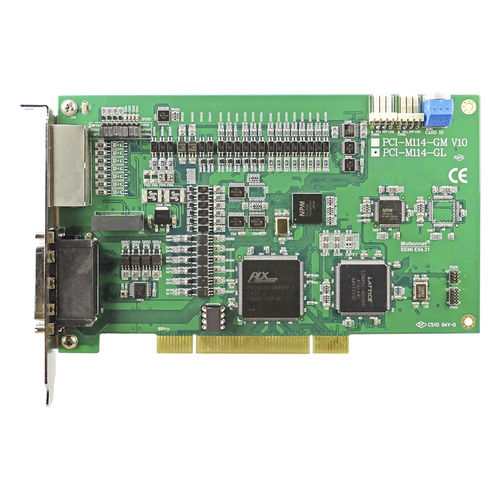

PCI运动控制卡 PCI-M114-G series

4轴以太网数字

PCI-M114-GL是一款先进的运动控制器，主要由4轴运动控制器和高速实时网络扩展Motionnet两部分组成。四軸運動控制提供2~4軸線性插補、2軸圓弧插補及速度連續插補。它提供13种归位模式，适合不同的机器设计。它还提供了位置比较和触发输出功能，以应用于其他应用，如即时图像采集。PCI-M114-GL提供13種不同的歸位模式，並提供位置比較及觸發輸出功能，可應用於其他應用，如即時影像擷取，而位置鎖定及中斷功能則可讓使用者廣泛應用於其他應用，如機台長度量測。PCI-M114-GL提供伺服驱动/电机专用数字I/O接口，如ALM、INP和ERC，也提供机床专用数字I/O接口，如ORG、PEL和EMG。这些专用的I/O信号通过硬件保证了功能的实现，因此减少了软件的负载。 特点 板载4轴运动控制，最高5MHz脉冲输出率。 6.5MHz脉冲输出率 1环Motionnet®Master 最多支持64个Motionnet®slave模块支持64个Motionnet®从属模块 * 线性、圆形、螺旋形和连续内插。 高速位置锁定功能 多轴同时启动/停止。 可编程的加速和减速时间 可编程脉冲输出和中断 位置比较和触发输出 比较输出FIFO x 2 可编程的波特率，最高可达20Mbps的传输速率。 通用隔离I/O。3个DI和4个DO * 具有独特ID的硬件IC 运动控制 脉冲输出模式。OUT/DIR、CW/CCW、A/B。 脉冲输出率。最高： 6.5Mpps 位置范围。32位 返乡模式。13种 速度曲线。T型曲线和S型曲线
