液晶显示模块变换器 TBJ070LV-03信号TTLRGB转LVDS
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 信号
- 输入总线类型
- TTL, RGB转LVDS
- 其他特性
- 底板安装, 用于液晶显示模块
产品介绍

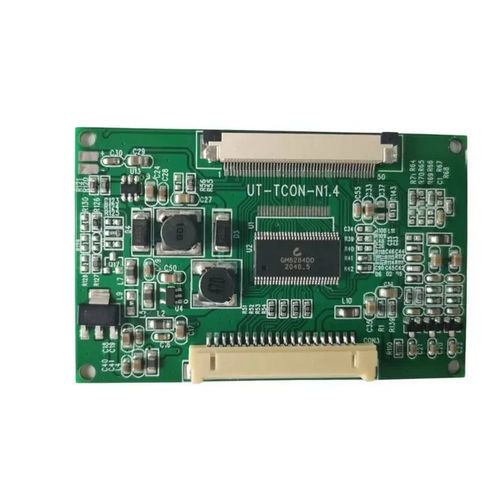

TBJ070LV-03 缩放器板|将RGB 50-pin转换为LVDS|将LVDS / TTL信号转换为主板点屏功能|
TBJ070LV-03 Scaler Board | 将RGB 50-pin转换为LVDS | 将LVDS/TTL信号转换为主板点屏功能 |
支持LCD分辨率（最大）。800×480，典型的屏幕尺寸：5.0英寸/7.0英寸/8.0英寸|
内置背光驱动器，减少主板上不同尺寸的LCD屏幕的开发周期|。
该TFT控制板可兼容产地模块EJ050NA-01G, AT070TN92, TM070RBH10, AT080TN64, AT080TN52, EJ080NA-05A, TM080RDH01, AT090TN12。
该材料符合RoHS标准。
功能。TFT LCD控制器
电源电压（V）。 5.0 典型值
接口。RGB到LVDS
LCM尺寸：多个
支持的LCM分辨率（像素）。800×480
PCB（宽×高）（毫米）。 65.0×41.5
直接电流（不含LCM）（mA）。360 典型值
LCM连接器。50PIN-0.5S
LVDS连接器：20PIN/1.0S
工作温度（℃）：-20 ~ +70
存储温度(°C)：-30 ~ +80
---
