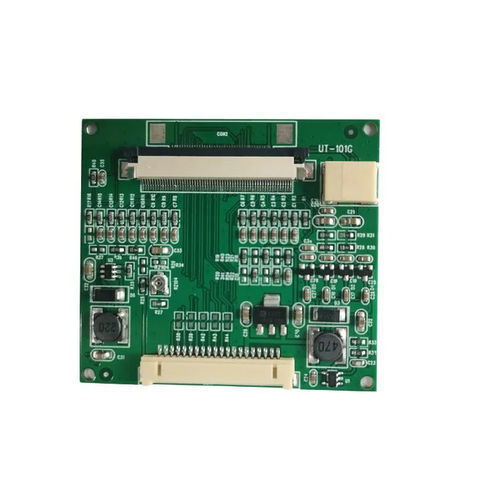

液晶显示模块变换器 TBJ101LV-01信号LVDS转LVDS紧凑型
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 信号
- 输入总线类型
- LVDS转LVDS
- 其他特性
- 紧凑型, 底板安装, 用于液晶显示模块
产品介绍
TBJ101LV-01 转换器板 | 将LVDS 60针/40针转换为LVDS 20针 |
支持LCD分辨率（最大）。1024×600，典型的屏幕尺寸：7.0″/ 9.2″/ 10.1″ | |
内置背光驱动器和VGL、VGH屏幕供电电路，补充了工业主板的LVDS信号。
结构设计紧凑，为终端留下更多的空间。
该TFT控制板可与产地模块EJ101NA-01G、CLAA101NC01C兼容。
该材料符合RoHS标准。
功能。TFT LCD控制器
电源电压（V）。 5.0 典型值
接口。LVDS 至 LVDS
LCM尺寸：多个
支持的LCM分辨率（像素）。1024×600
PCB（宽×高）（毫米）。 60.0×54.0
直接电流（不含LCM）（mA）：250典型值
LCM连接器：60PIN/0.5S
LVDS连接器：20PIN/1.0S(DF14)
工作温度(°C): -20 ~ +70
存储温度(°C): -30 ~ +80
---
