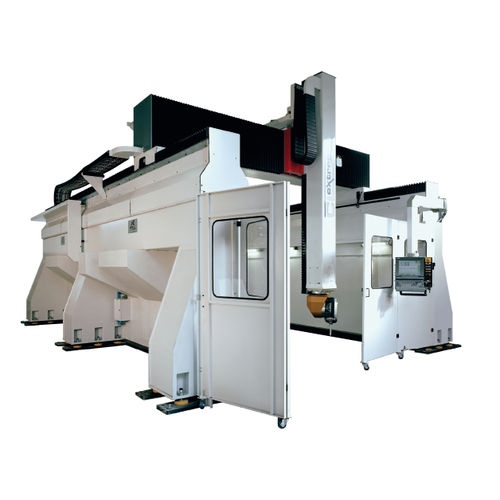

5轴CNC加工中心 CL EXTREMA立式用于铝用于复合材料
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 加工材料
- 用于铝, 用于复合材料
- 主轴头
- HSK A-63
- 工具数量
- 24工具
- 应用
- 用于大型工件
- 其他特性
- 高速, 高刚性, 模块化
- X轴
2,200 mm, 3,000 mm
(86.61 in, 118.11 in)- Y轴
最少: 2,000 mm
(78.74 in)最多: 12,000 mm
(472.44 in)- Z轴
最少: 1,300 mm
(51.18 in)最多: 2,000 mm
(78.74 in)- 转速
22,000 rpm
(138,230 rad.min-1)- 输出功率
30 kW
(40.79 hp)- X轴进给速度
70,000 mm/min
(46 in/s)- Y轴进给速度
70,000 mm/min
(46 in/s)- Z轴进给速度
60,000 mm/min
(39 in/s)
产品介绍
铝结构件和轧制复合材料的高速铣削
这是CL系列的模块范围。
由于灵活的配置、结构刚性和操作单元的高切除能力，CLextrema在铣削大尺寸模型、模具和结构件时保证了最大的产出。
非常适合于5轴加工用纤维、玻璃纤维或碳纤维轧制或加固的部件，铝或复合材料的结构，在任何情况下，复杂形状的部件用于各种工业领域，如航海、航空航天、铁路、地面运输、能源。
工作台与机器结构分开，可以根据具体应用进行定制：它可以配置带有T型槽的整体工作台，固定在地板上或嵌入，带有用于大尺寸工件托架的导轨，或带有用于定制设备的框架结构。
CL extrema "加工中心是一台在刀具上有五轴的铣床，由数控系统指挥，由带直角坐标轴的结构和一个移动横梁组成：
移动横梁在定位在边柱上的导轨上滑动："Y "纵轴。
X "横向轴的滑块在横梁上滑动，它移动 "Z "轴的垂直臂。
轴的末端是操作单元的紧固元件。
与机器底座分开的工作台面
该机器的坚固结构是标准化的，由电焊钢制成，其设计和尺寸即使在高运动速度带来的巨大动态应力下也能保持最大的刚性和稳定性。
---
