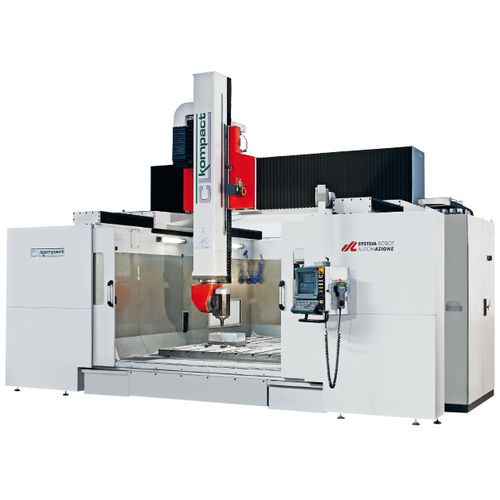

5轴数控铣床 CL KOMPACT立式用于铝用于复合材料
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 加工材料
- 用于铝, 用于复合材料
- 主轴头
- HSK A-63
- 工具数量
- 24工具
- 相关功能
- 攻丝
- 应用
- 用于汽车工业, 用于模具, 用于航空航天业
- 其他特性
- 高速, 高精度, 紧凑型, 高性能, 刚性
- X轴
2,200 mm
(86.61 in)- Y轴
2,000 mm, 3,000 mm, 4,000 mm
(78.74 in, 118.11 in, 157.48 in)- Z轴
1,300 mm
(51.18 in)- 输出功率
30 kW
(40.79 hp)- X轴进给速度
70,000 mm/min
(46 in/s)- Y轴进给速度
70,000 mm/min
(46 in/s)- Z轴进给速度
60,000 mm/min
(39 in/s)- 重复精度
0.02 mm
(0.00079 in)
产品介绍
高速铣削铝制模具和结构件
CL系列中最紧凑的版本。
底座和肩部采用电焊钢的结构，是一个单一的模块，配有高性能的操作单元和内置的钢制固定板，使其具有极大的稳定性和更好的精度重复性，有利于提高加工质量，也能承受相当大的压力。
这是一个优秀的数控系统，用于高速铣削大中型铝模和轻合金或复合材料的结构件。
CLkompact "是一台在刀具上的五轴铣床，由数控系统指挥，由一个带直角坐标轴的结构和一个移动横梁组成：
底座是一个单块，其结构包括一个内置的工作台面，在两侧支持滑动横梁的导轨："Y "纵轴。
X "横向轴的滑块在横梁上滑动，它移动Z轴的垂直臂。
轴端是操作单元的紧固元件。
该机器的坚固结构是标准化的，由电焊钢制成，其设计和尺寸能够保持最大的刚性和稳定性，即使在高运动速度所带来的重大动态应力下也是如此。
运动由无刷电机与精密齿轮减速器相连，小齿轮固定在上面，并在经过硬化和研磨的带螺旋齿的精密齿条上运行。
这些部件在带有循环球流道的精密棱形导轨上滑动。
全数字包：SIEMENS高动态驱动器和无刷伺服电机。
---
