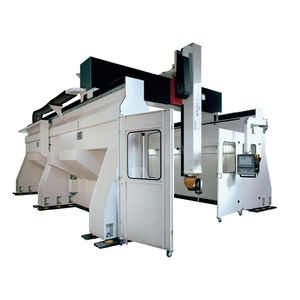

5轴数控铣床 EVO立式用于有色金属用于木材
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 加工材料
- 用于有色金属, 用于木材, 用于复合材料, 树脂用, 热熔塑料
- 工具数量
- 12工具
- 应用
- 用于夹层结构
- 其他特性
- 高速, 紧凑型, 高效率
- X轴
2,400 mm, 3,600 mm, 4,600 mm
(94.49 in, 141.73 in, 181.1 in)- Y轴
1,200 mm, 1,800 mm, 2,600 mm
(47.24 in, 70.87 in, 102.36 in)- Z轴
800 mm, 1,300 mm
(31.5 in, 51.18 in)- 转速
12,000 rpm, 22,000 rpm
(75,398 rad.min-1, 138,230 rad.min-1)- 输出功率
10 kW, 12 kW
(13.6 hp, 16.32 hp)- X轴进给速度
80,000 mm/min
(52 in/s)- Y轴进给速度
80,000 mm/min
(52 in/s)- Z轴进给速度
60,000 mm/min
(39 in/s)- 重复精度
0.02 mm
(0.00079 in)
产品介绍
模制件的三维修剪和复杂表面的铣削
EVO型号是非常灵活的5轴加工中心，专门设计用于提供出色的运动和广泛的配置，以确保高生产率，在安全和易于操作方面达到最高标准，适用于每个应用部门。
EVO是加工模型、技术项目、塑料热成型产品、轧制复合材料或用玻璃纤维或碳纤维加固的部件以及各种工业部门使用的复杂形状部件的正确平衡和正确解决方案。
由电焊和热稳定钢制成的紧凑结构允许快速轴移动。
广泛的尺寸配置
广泛的操作单元
工作区域的广泛可配置性
当涉及到为任何部门和生产选择特定型号时，它们保证了最大的灵活性。
EVO "加工中心是一台在刀具上安装5轴的铣床，由数控系统指挥，由带直角坐标轴的结构和一个移动横梁组成：
底座是一个单体，其结构包括一个内置的工作台面，在后面和前面支持两根带导轨的横梁，滑动横梁被放置在上面："X "横向轴。
在横梁上滑动 "Y "纵轴的滑块，在其上移动 "Z "轴的垂直臂。
Z轴的臂端是操作单元的紧固元件。
---
