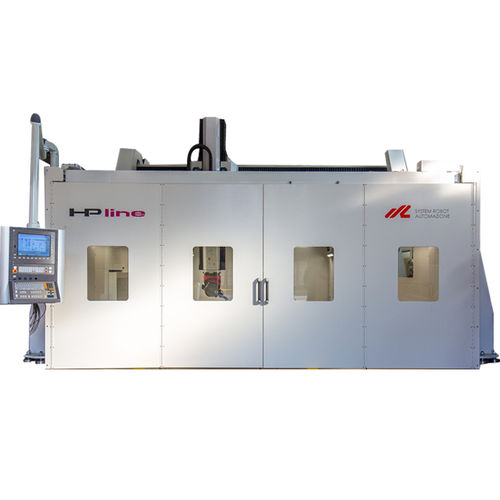

5轴CNC加工中心 HPLINE PLUS

立式用于铝用于复合材料

用于设计复杂的大型部件的有色金属材料的高速铣削和精加工 PLUS版本是HP生产线系列中最具创新性和高性能的演变。 所有的线性轴都配备了双驱动单元和带线性线的直接测量系统，这种配置使机器在高速铣削大尺寸模型和结构的表面时更加精确，甚至具有高动态性能。 广泛的附件完善了HP系列PLUS机型的性能，满足了加工汽车和航空航天领域的复合材料、铝和轻合金等复杂形状的任何技术需求。 HP line PLUS "加工中心是一台五轴铣床，由数控系统指挥，由一个带直角坐标轴的结构和一个移动横梁组成： 移动横梁在定位在边柱上的导轨上滑动："Y "纵轴。 X "横向轴的滑块在横梁上滑动，它移动Z轴的垂直臂。 轴端是操作单元的紧固元件。 与机器底座分开的工作台面 坚固的结构由电焊和标准化的钢形成，具有 "肺泡 "模式，尺寸基于FEM有限元分析的原则，与动态模拟相结合。 运动由无刷电机与精密齿轮减速器相连，小齿轮固定在上面，并在经过硬化和研磨的带螺旋齿的精密齿条上运行。 这些部件在带有预载循环球流道的精密棱形导轨上滑动。
