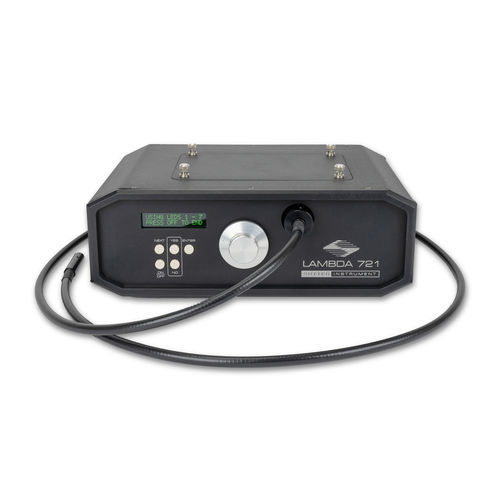

光纤束组合开关 Lambda 721

Lambda 721 是一种新概念，可将多达 7 个不同光谱的独立 LED 立方体组合成一个共同的输出光束。LED 立方体包括 LED、准直光学器件和滤光器。这些 LED 立方体易于更换和安装，无需任何工具。每个 LED 立方体在通过带通滤波器进入光路之前都经过准直处理。每个 LED 立方体的滤光片还可用作反射镜，反射来自前一个光源的准直光束。下图概述了每个位置的光路，包括发生的反射： 传统上，组合两个以上的光源需要使用分色梯。二向色镜在光谱中的某一点从透射切换到反射，可以将不同的光源组合在一起，前提是这些光源的波长不重叠。这种方法的缺点是光源不易更换。 二向色梯还需要注意光源进入光路的顺序，以避免光源被下一个二向色梯阻挡。通常情况下，必须在分色镜之前的每个光源前添加额外的带通滤光片，以便为每个光源选择所需的波长范围。梯形图中使用的每个滤光片和分色器都会降低系统的总光输出。
