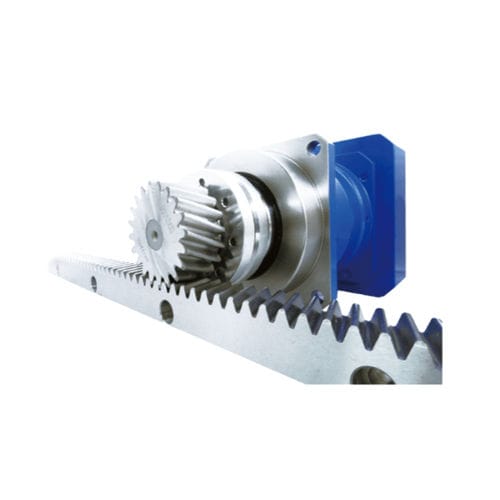

齿轮-齿条传动装置减速机 HG series行星螺旋齿轮直齿轮
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 行星, 螺旋齿轮, 直齿轮
- 轴位置
- 同轴
- 机轴位置
- 小齿轮轴
- 扭矩
- 200-500Nm, 100-200Nm, 20-50Nm, 50-100Nm, 500-1000Nm, 1-2kNm, 2-5kNm
- 构造特性
- 紧凑型, 模块化
- 层数
- 单级, 双级
- 性能
- 高扭矩, 精准, 高性能, 静音, 高效率, 间隙限定式, 免维护, 高刚性, 重载, 高速, 高电容
- 应用
- 用于伺服电动机, 用于机器, 用于自动化设备, 齿轮-齿条传动装置, 用于车床, 轴, 工业, 用于机床, 用于铣床, 用于电动机
- 其他特性
- 高质量, 线性, 带平盘
- 旋转速度
最少: 1,100 rpm
(6,911.5 rad.min-1)最多: 4,500 rpm
(28,274.33 rad.min-1)- 类
最少: 0.02 °
最多: 0.12 °
- 削减比率
最少: 3 unit
最多: 10 unit
产品介绍
中空輸出軸設計，可搭接較少齒數的齒輪，伺服馬達可選用較小規格，獲得最小起動扭矩，達到高經濟效益。此外，也可將滾珠螺桿直接與減速機連接獲得更加精度。
運轉順暢、低噪音
小齒輪及齒條採螺旋系配合，並經硬化處理和精密研磨。
易安裝、省空間及重量
小齒輪與減速機中空軸以高強靭聯軸器相聯結。
減速機可承受大負荷軸/徑向推力
減速機輸出軸裝有一組高強度的滾錐軸承。
小齒輪與齒條可調整至最佳精度
透過偏心的聯接板，結構簡單，小齒輪位置易調整。
高起動性及加速時間短
優良的結構設計以獲得低慣性矩，啟動、停止靈敏。
高經濟效益
由於低慣性矩，因而能選配較小的伺服馬達，節省成本。
極佳的線性定位精度
小齒輪與齒條採用研磨級系列製品，齒條累積節距誤差精度為0.03/1000mm。
壽命長
歐規的設計結構
精選的西歐名牌軸承
德製的油封
齒輪經硬化處理和精密研磨
採高防護指數的油潤滑
