标准式电磁卡盘 MS series

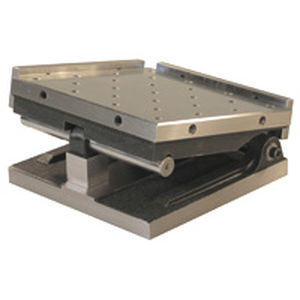

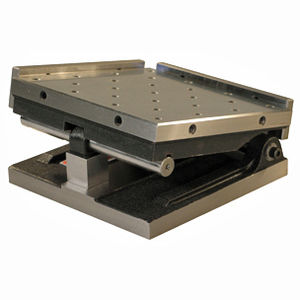

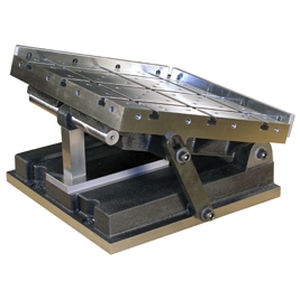

正弦磁台正方形用于大型零件

MAGNA-SINE™ 磁性正弦板配备非常强大的陶瓷磁铁夹头。 这些夹头具有固定磁铁和可移动磁铁芯，提供每平方英寸 100 磅的平均保持能力。 这几乎是标准夹头的两倍！ 由于精细/标准杆间距的组合，夹头提供了小型和大型零件的最大保持。 除了 夹头都是钢制成的，硬化到 Rc 58-60。 旋转块提供与量具块的全面接触，确保它们牢固地固定在原位。 量具块和铰链辊是研磨和研磨的直线度和圆度。 铰链辊内部的独家锁定装置提供了一个伸展动作的正锁。 两个螺丝都锁定在装置前面，将顶板拉到设置量具块上，而不会变形。 角度精度保证在 5 秒以内，最高为 15°，10 秒至 30°，15 秒至 45°。 包括侧面和背面导轨。 可用铰链作为标准（如图所示）或相反的手。 长形式认证 显示广告尺寸和/或公差的表格。 对这些尺寸和/或公差进行的实际测量。 用于测量工具的标准可追溯到国家标准和技术研究所。 简短表格认证 在离开我们工厂前，证明特定产品符合制造商规格的表格。
