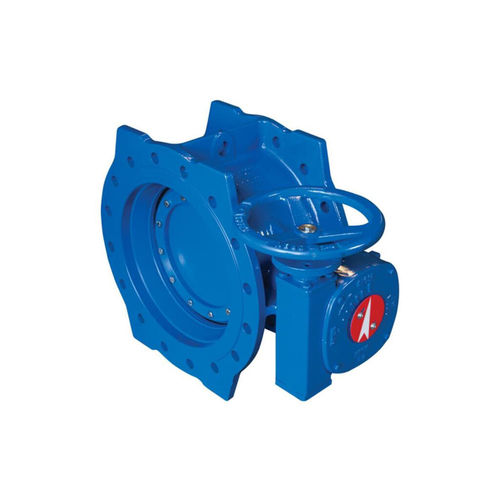

蝶阀

手动控制不锈钢

阀体和阀门的设计可将阻力降至最低。密封由一个 T 形截面密封环提供，该密封环通过一个压力环周向固定在阀瓣边缘。在阀瓣关闭位置，密封环紧贴锥形机加工阀体阀座，从而确保双向绝对密封。密封环更换方便，无需拆卸活瓣。阀座表面由硬铬或 AISI 316 不锈钢焊接填充而成，因此阀座表面耐磨、耐腐蚀。我们的蝶阀采用双偏心制造。第一个偏心的目的是减少阀门开启时对橡胶密封圈的压力，消除磨损效应，并确保密封圈与阀体部位的连续接触。在阀门开启过程中，借助第二个偏心，橡胶密封圈很容易与阀体阀座表面分离。阀门内部采用两件式轴设计，增加了通道横截面。阀杆密封由青铜和三角橡胶制成的自润滑衬套上的 O 型圈系统来确保，从而延长了无需维护的使用寿命。齿轮箱可提供蝶阀所需的四分之一转（90o）行程。齿轮箱的设计使蝶阀可以由一人在一侧额定压力作用下通过转动手轮手动打开。齿轮箱是可锁定的，不会让流动条件作用在阀门上的力使阀门旋转。
