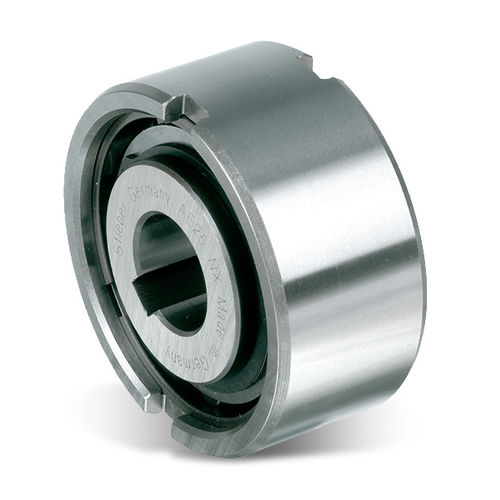

滚筒逆止器 AE series

无内部轴承

类型AE是路辗类型空转支持的non-bearing。轴承要求支持轴向和辐形装载。必须由设施也提供润滑和海豹捕猎。有名无实的外部直径是一个标准滚珠轴承维度。 一个典型的安排是安装在轴承旁边的这个类型有安置的直径容忍的和显示一样在以下页。 内座圈被锁上到轴。外面种族有h6*容忍，并且应该适合住房K7*容忍。另外的旁边山谷提供正面扭矩传输。 如果安置的容忍是对R6，对山谷的用途不是必要的，但是住房一定是足够强的不在汇编以后扩展。这个设计可能接受± S/2*内在和外面种族的轴向不同心度。
