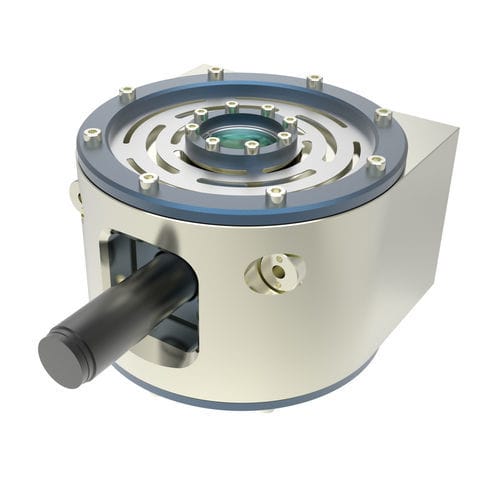

Z轴定位系统 ID 219595
激光自动用于显微镜检查

Z轴定位系统
Z轴定位系统
Z轴定位系统
Z轴定位系统
Z轴定位系统
Z轴定位系统
Z轴定位系统
添加到我的收藏夹
添加到产品对比表


产品规格型号

轴数量
Z轴
构造
自动, 激光
应用
用于显微镜检查
其他特性
高解析度, 共焦, 带减速器, 带步进马达
重复精度

0.1 µm, 0.5 µm

运行行程

2 mm
(0.08 in)

传送速度

0 mm/s

产品介绍

高分辨率、工业级和成本优化的产品 这个定位系统用于自动化共焦显微镜和照相机的应用,可以实现超过1亿次的聚焦,并产生出色的图像。特别是对于共焦光学器件,需要最小的定位步长低于一微米,并且与理想的直线运动的偏差最小。一个新的驱动概念包括一个中心作用的偏心驱动,用于100纳米的定位步长,在坚固性、性能、可靠性、集成度和成本效率方面满足所有行业的要求。 不受外部振动的影响,获得出色的高分辨率图像 - 是自动共聚焦显微镜、分析和扫描应用的理想选择 - 使用共焦传感器进行高分辨率测量,最高可达0.1微米,以及非常小的堆叠距离的焦点堆叠 - 杰出的刚性驱动,对外部振动不敏感,可获得出色的图像 - 由于极其坚固耐用的结构,在高达100毫米/秒的高通量下,质量绝对稳定 - 由于使用了无摩擦的固态接头,因此具有非常高的使用寿命和导向精度 - 成本优化和高精度的驱动概念,包括步进电机、偏心和齿轮单元以及线性测量系统 可选择扩展。 - 可适应更多的横移路径和不同的测试对象 - 通过线性测量系统确定焦点位置,如果需要也可以通过绝对测量系统确定焦点位置 - 可配置为洁净室ISO 14644-1(根据要求可达到1级)。 - 预先配置好的控制器,包括示例软件,可随时使用

---
