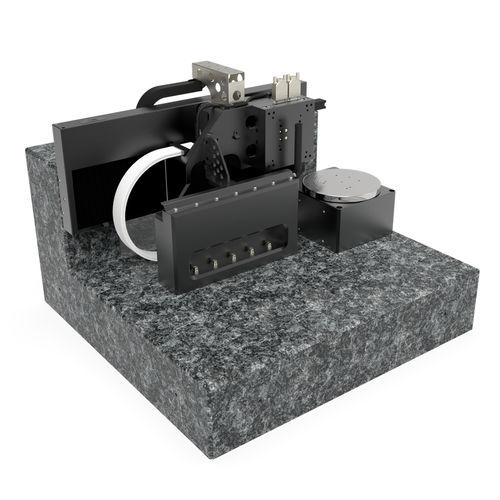

多轴定位系统 782300:120.26

线性旋转卧式

XZ-Phi系统 | X直线电机，滚珠丝杠 | Z直流电机，交叉滚子 | Phi扭矩电机 带衬垫轴和旋转台的高精度测量系统 这个X-Z-Phi多轴定位系统由高精度和耐用的标准轴（PMT160-300-EDLM、MT130-50-DC、DT170-TM）组成，它们可以理想地组合成一个高精度测量装置。对于水平运动，PMT160-300-EDLM除了具有较高的定位速度外，还能实现亚微米范围内的最小步长。为了充分利用直线光栅尺的精度，它与被测距离保持一致（阿贝的比较器原理）。栅尺与转台分开，在转台前的径向上位于待测工件的高度。 高度精确和可靠的计量学 - 是建立您的高精度计量系统的理想选择 - 测量系统分辨率在亚微米范围内，最高可达0.1微米/0.0001°。 - 高精度的重复性可达 0.3 µm - 最精细的旋转运动，可达0.001°。 - 维修率低，使用寿命极长 可灵活配置。 - 不同的电机变体。直流电动机、步进电动机、直线电动机和纳米电动机 - 可立即使用预配置的控制器，包括示范性的软件 - 适用于洁净室的版本ISO 14644-1
