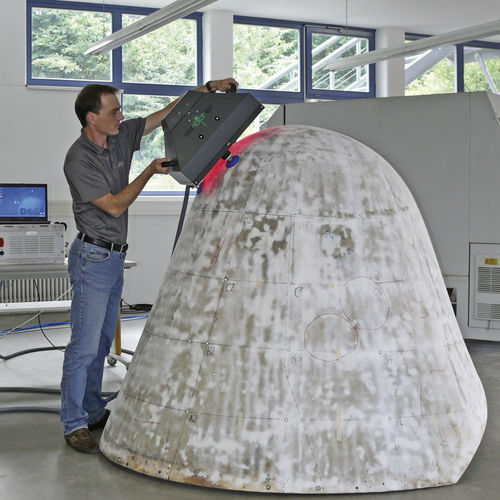

错位散斑干涉法检测仪 ISIS

剪切技术是激光测量方法，并衍生出传统的电子干涉散斑测量方法（ESPI）。 Shearography 的这种适应性使得能够在非振动隔离条件下进行现场使用，同时享受激光剪切技术为 30nm 外面（z 方向）的最终用户提供的高测量灵敏度。 测量程序： 剪切传感器用激光二极管发射的斑点激光光照亮表面。 激光光的反射将表面信息传送到观测 CCD 摄像机。 剪切法始终需要参考图像和组件的加载图像才能获得测量结果。 暴露在载荷（热脉冲、真空等）下，检测的材料显示局部变形（加载图像）。 从加载图像中减去参考。 局部缺陷显示暴露于负载下的行为与其周围的健康区域不同。 由于剪切成像是一种带有剪切物体光束的差分测量方法，可确保系统在现场使用的稳定性。 不是检测缺陷的变形，而是检测变形的梯度。 因此，典型的剪切缺陷图像显示了以下动画中看到的蝴蝶缺陷。
