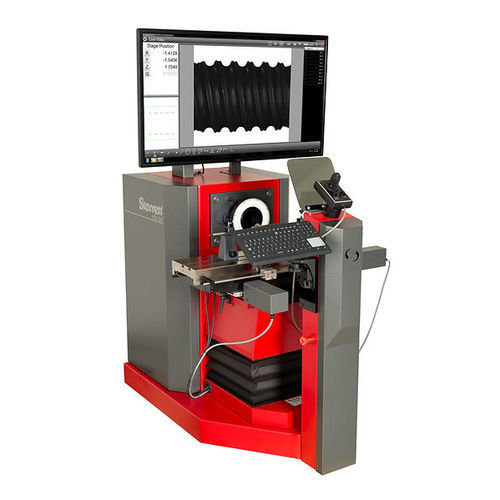

数字轮廓投影仪 HDV 500

卧式落地

HDV500 数控数字视频比较仪具有大型落地式水平光学比较仪和视觉计量系统的最佳功能。HDV500 具有 20" x 8" (500mm x 200mm) X-Y 长工作台和重型钢结构。工作台与广受欢迎的 HF600 和 HF750 相同。HDV 系统的核心是设计独特的可更换镜头安装系统（专利申请中），可安装到 500 万像素的高分辨率数字摄像机上。HDV500 有三种远心镜头可供选择，用于微米级分辨率和精确视场 (FOV) 测量。利用 MetLogix™ M3 Metrology 软件，可以导入 DXF CAD 图档，并直接从 CAD 图档开发二维 Go-No-Go 数字覆盖图。视频边缘检测（VED）允许导入的文件与被检测部件的视频图像进行实时交互。生产速度和准确性都得到了提高。 - 钢结构，带镀镍平台工具板 - 21.3 英寸 x 5.1 英寸（540 x 130 毫米）工作台顶板 - 数控系统 - 最大承重 330 磅（150 千克 - 3 英寸（75 毫米）聚焦行程 - 螺旋角度调节，带 ±15° 游标刻度 - 通过操纵杆和轨迹球定位进行 X-Y 和聚焦定位 - 海德汉玻璃光栅尺，具有 20 英寸（0.5 微米）的 X 和 Y 分辨率 - 用于表面和轮廓照明的 LED 照明 - 500 万像素黑白数字摄像机（2448 x 2058 像素） - 落地式型号 - 6.5:1 可互换变焦镜头 - 3 个可互换远心镜头，视场包括 1.4 英寸 x 1.1 英寸（34.7 毫米 x 29 毫米）、2.1 英寸 x 1.7 英寸（53.8 毫米 x 45 毫米）和 3.0 英寸 x 2.5 英寸（76.5 毫米 x 64 毫米）。专利申请中。
