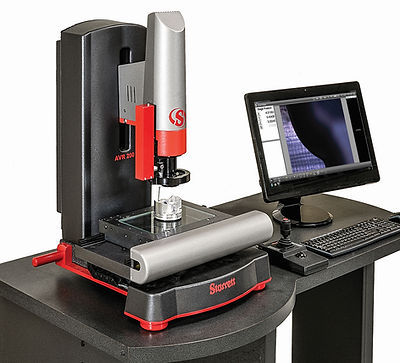

视觉测量系统 AVR 200 FOV

视场（FOV）视频自动

AVR CNC 自动视觉测量系统是重复测量和与 CAD 文件自动比较的理想选择。系统配有可互换的远心镜头或专用变焦镜头，可实现微米级分辨率和精确视场（FOV）测量。AVR 200 的最大 FOV 为 0.93 英寸（24 毫米），能够测量长度达 8 英寸（200 毫米）的零件。操作界面是 MetLogix™ M3 软件，可显示工件的实时视频图像以及几何工具和数字读数。工件图像可通过缩放调整大小，只需触摸触摸屏显示器上的某个功能即可进行测量。M3 软件功能还包括三轴测量和二维几何结构（点、线、角、矩形、槽、球）。系统还兼容触摸探头。 - Z 行程：8 英寸（200 毫米） - 全数控 X-Y-Z 定位或使用带操纵杆和轨迹球的手柄进行电动手动定位 - Metlogix™ M3 计量软件 - 视频边缘检测 (VED) - 视场 (FOV) 测量与平台运动集成在一起 - 雷尼绍光栅尺，用于X、Y和Z轴的4μin（0.1μm）测量（部分型号提供） - 彩色数字摄像机 - 准直 LED 副级照明 - 环形 LED 表面照明 - 花岗岩底座 - 用于远心光学镜头的快速更换卡口或固定镜头支架 - 可互换卡口安装镜头 - 0.30x、0.50x、0.80x、1.0x、2.0x、4.0x 远心光学镜头 - 雷尼绍触发式测头组件 - 2或4贝触发式测头交换架 - DXF/FOV选项，用于与CAD文件自动比较 - 模块化系统工作站 - 校准标准 - 工件夹具和工件夹持装置
